Die neue Webapplikation um Mobilfunkstandorte zu planen und zu konfigurieren.
Dieses Projekt hat zum Ziel, für Swisscom-Mitarbeiter im Bereich Mobilfunk eine Webapplikation zu entwickeln, die ihnen ein intuitives und effizientes Konfigurieren von Mobilfunkanlagen ermöglicht.
Um den ständig wachsenden Datenverkehr über das Mobilfunknetz zu bewältigen, plant die Swisscom auf ihren Mobilfunkstandorten regelmässig einen Neu-, Aus- oder Umbau ihrer Hardware. Ein Mobilfunkstandort besteht aus vielen unterschiedlichen Hardware-Elementen. Die Vielfalt der Hardware setzt sich aus aktiven, sowie passiven Elementen zusammen, welche je nach lokaler Situation und Strategie an den Masten (Tower), in Gestellen (Racks) oder Outdoor-Gehäusen (Enclosures) montiert werden.
Das umfassende Portfolio der Hardware, im Zusammenhang mit dem rasanten Fortschritt der Technologie, macht die Planung für solche Neu- und Umbauten zu einer aufwändigen und komplexen Prozedur. Bei jedem dieser Projekte muss ein Plan der zu installierenden Hardware-Elementen erstellt werden, der individuell an die Gegebenheiten von diesem Standort und dem zu versorgenden Gebiet angepasst ist. Ein Vertragspartner wird anschliessend die geplante Hardware bestellen und gemäss dem Bauplan den Standort realisieren.
Der «Rack Configurator» (RC), eine Eigenentwicklung der Swisscom, bietet bereits die Möglichkeit, die Hardware in einem Rack zusammenzustellen. Da die bestehende Plattform (Server-Infrastruktur) des RC Ende 2022 «End of Service» ist und abgeschalten wird, sucht die Swisscom nach einer neuen Lösung, welche in der Cloud lauffähig ist.
Der Wunsch der Swisscom ist es deshalb, dass in dieser Projektarbeit ein Tool entwickelt wird, womit die Planung von Mobilfunkstandorten sichergestellt werden kann.
Im Verlauf dieses Projektes wurde eine Webapplikation als MVP entwickelt. Es wurde gezeigt, dass ein
Standort mit Racks, Subracks und Hardware auf intuitive Weise mit Drag und Drop konstruiert werden kann.
Die Verbindungen können auf die Ports konfiguriert werden, was eine detaillierte Planung ermöglicht.
Mit dem eingebauten Versionsmanagement, kann eine operative und mehrere geplante Versionen der Installation
abgebildet werden. Damit einfach erkennbar ist, was sich zwischen zwei Versionen geändert hat, wurde eine

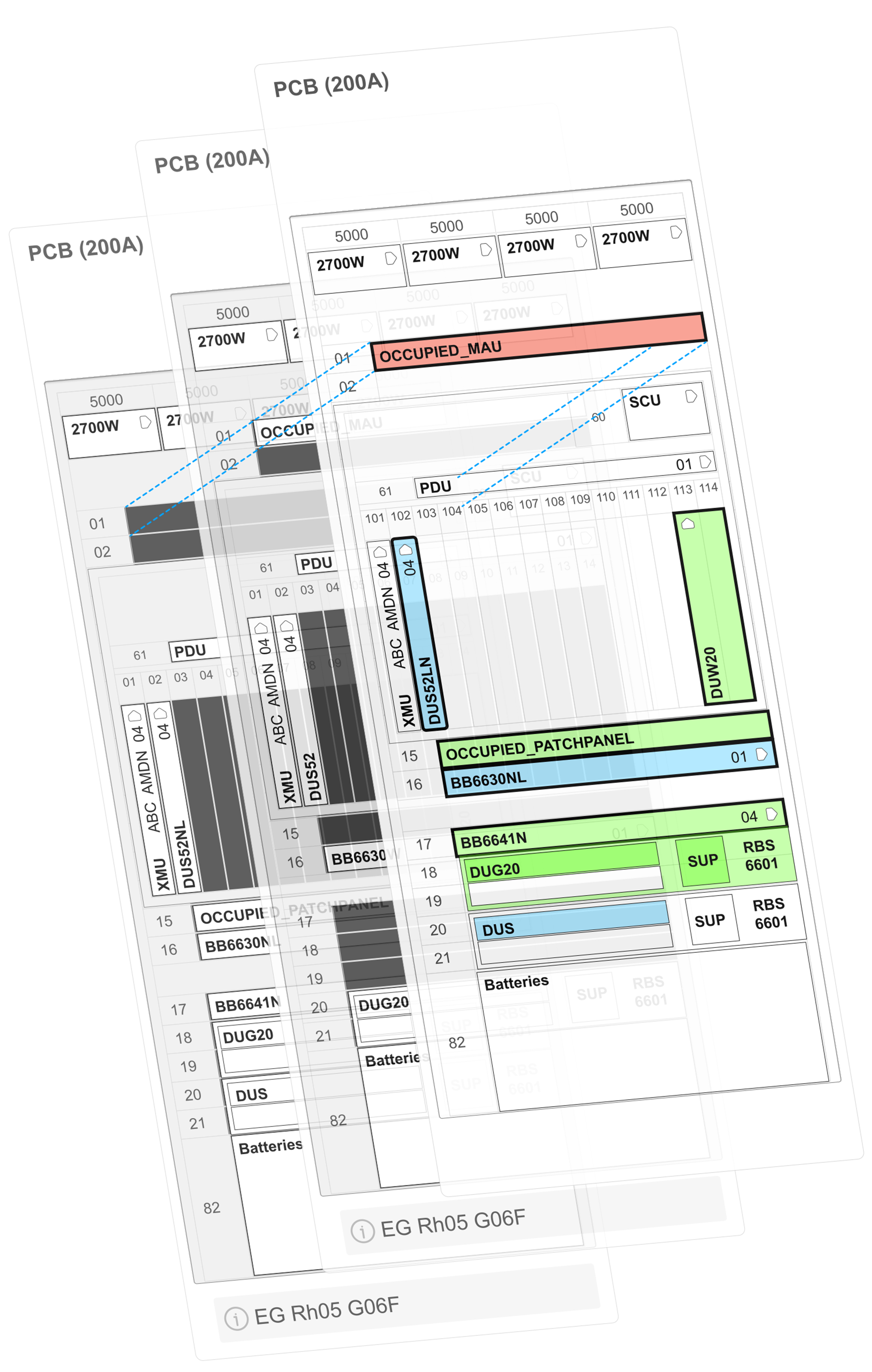

Delta-View umgesetzt, welche auf Ebene Rack, Subrack und Hardware die Unterschiede graphisch hervorhebt.
Weiter wurde eine Möglichkeit ergänzt, damit neue Hardware durch die Anwender selbst ergänzt werden kann,
ohne dass ein Programmierer nötig ist.
Bachelorthesis
Informatik Projekt 6
Dauer: 26 Wochen (Feb. - Sept. 2022)
Aufwand: 720 Stunden
Teamgrösse: 2 Personen
Urs Felber
Swisscom AG
Alte Tiefenaustrasse 6
3050 Bern
Joseph Kennedy
Orlando Studer
Prof. Dr. Samuel Fricker,
samuel.fricker@fhnw.ch
Dr. Marcel Gygli,
marcel.gygli@fhnw.ch
Folgende Screenshots zeigen die wichtigsten Features, welche in diesem Projekt umgesetzt wurden:

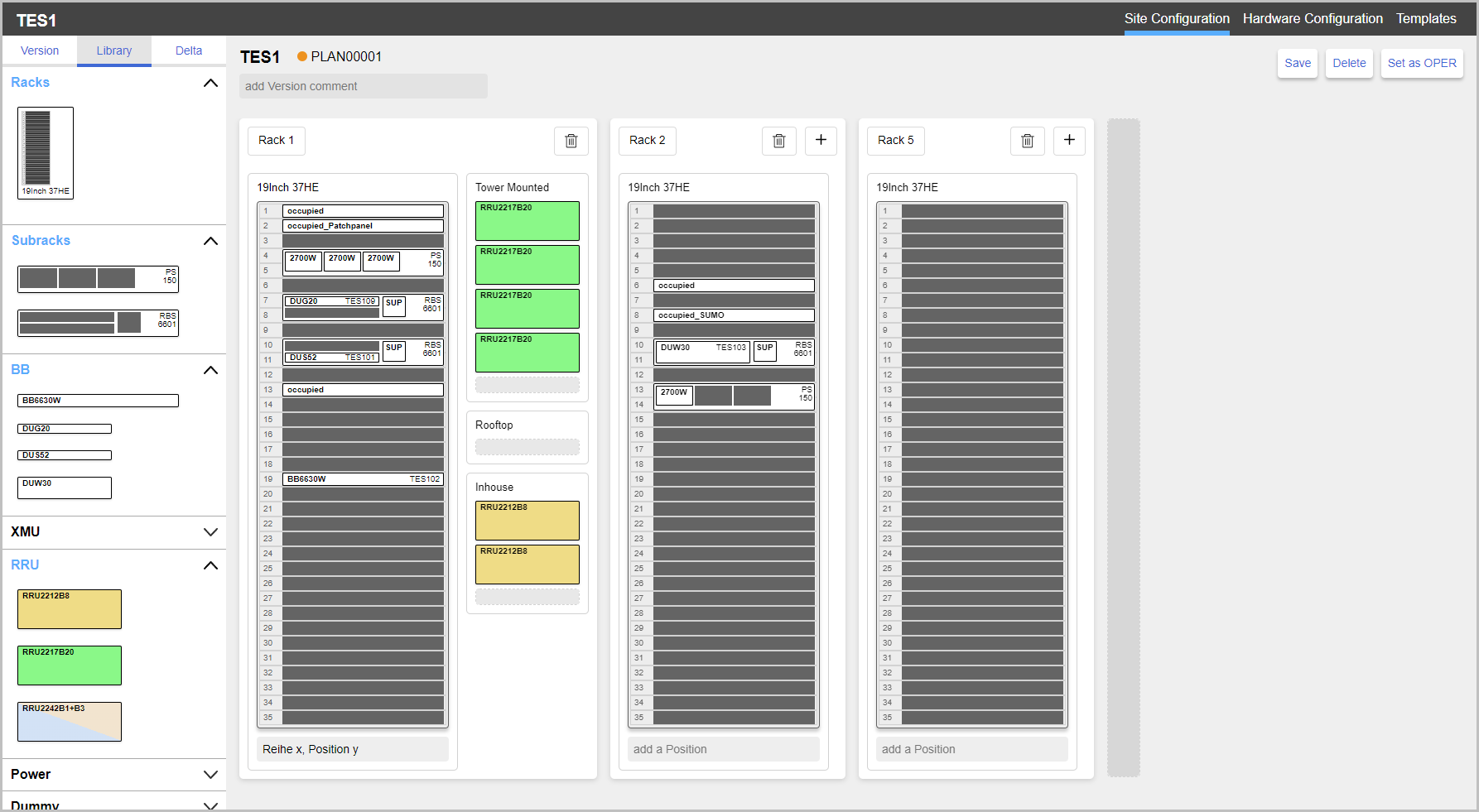

In der Library links sind alle definierten Racks, Subracks und
Hardware-Element aufgeführt.
|

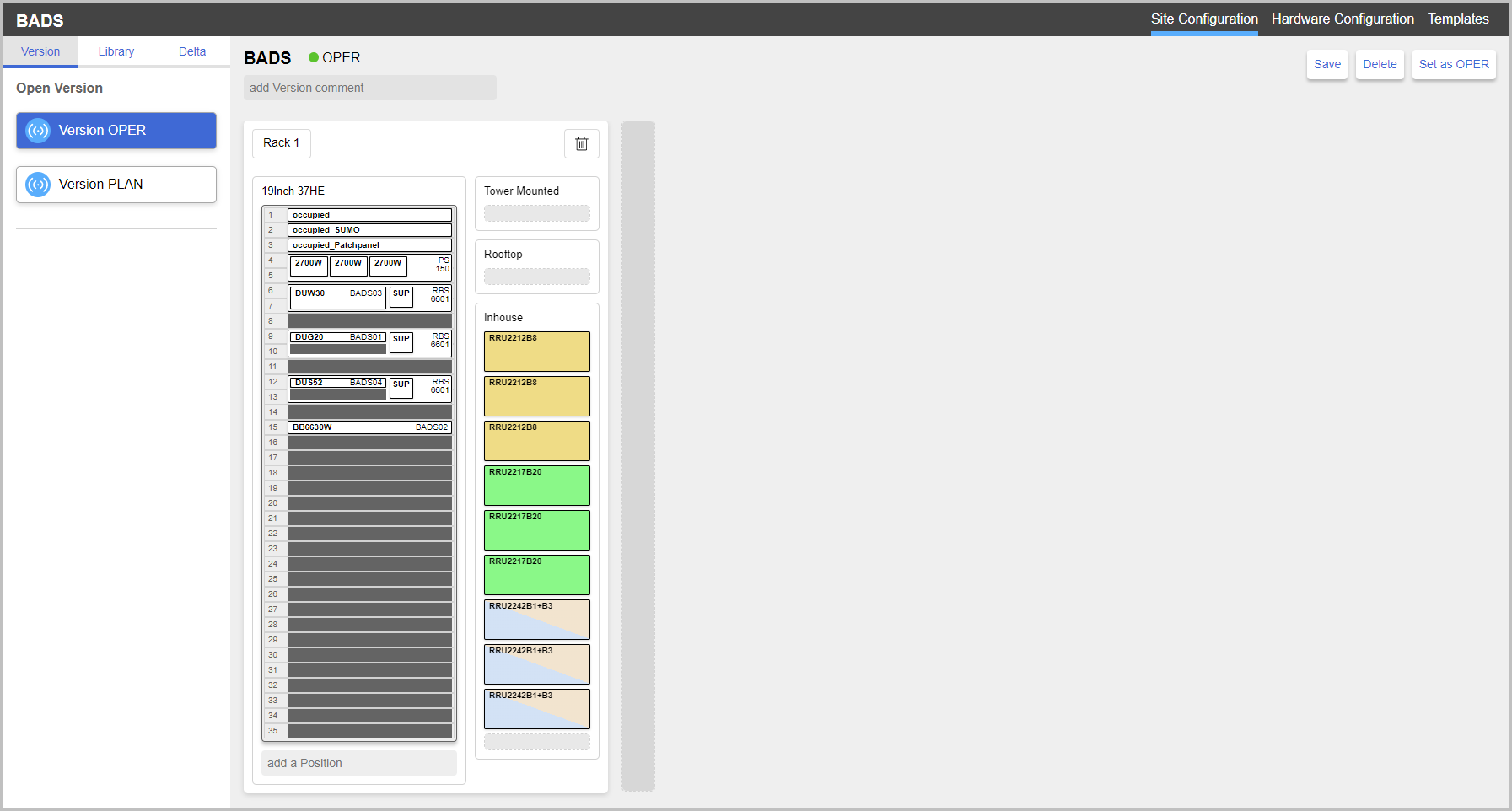

In der Sidebar kann eine Version ausgewählt werden.
|

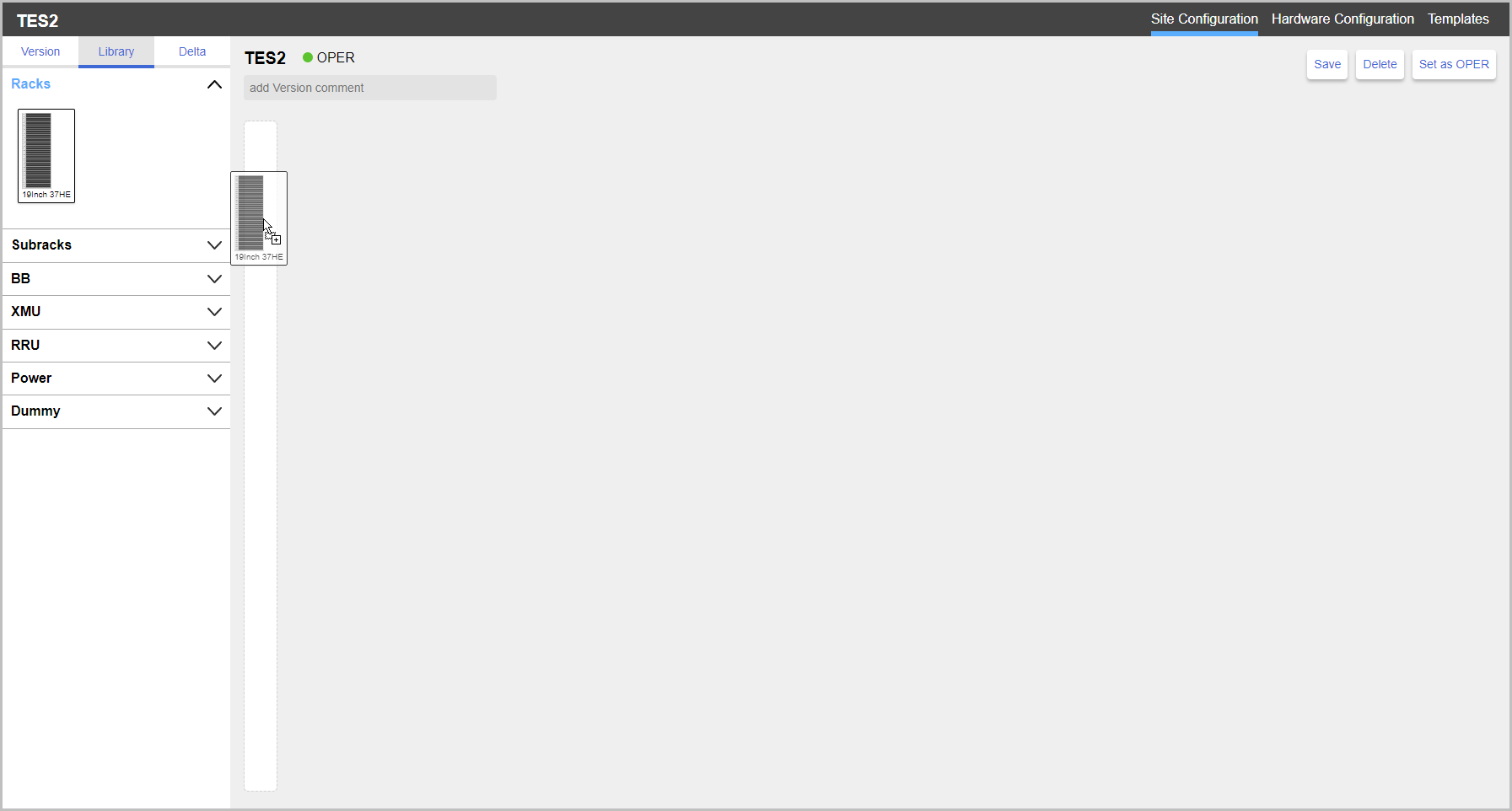

Das Rack kann via Drag und Drop in die Landingzone gezogen werden.
|

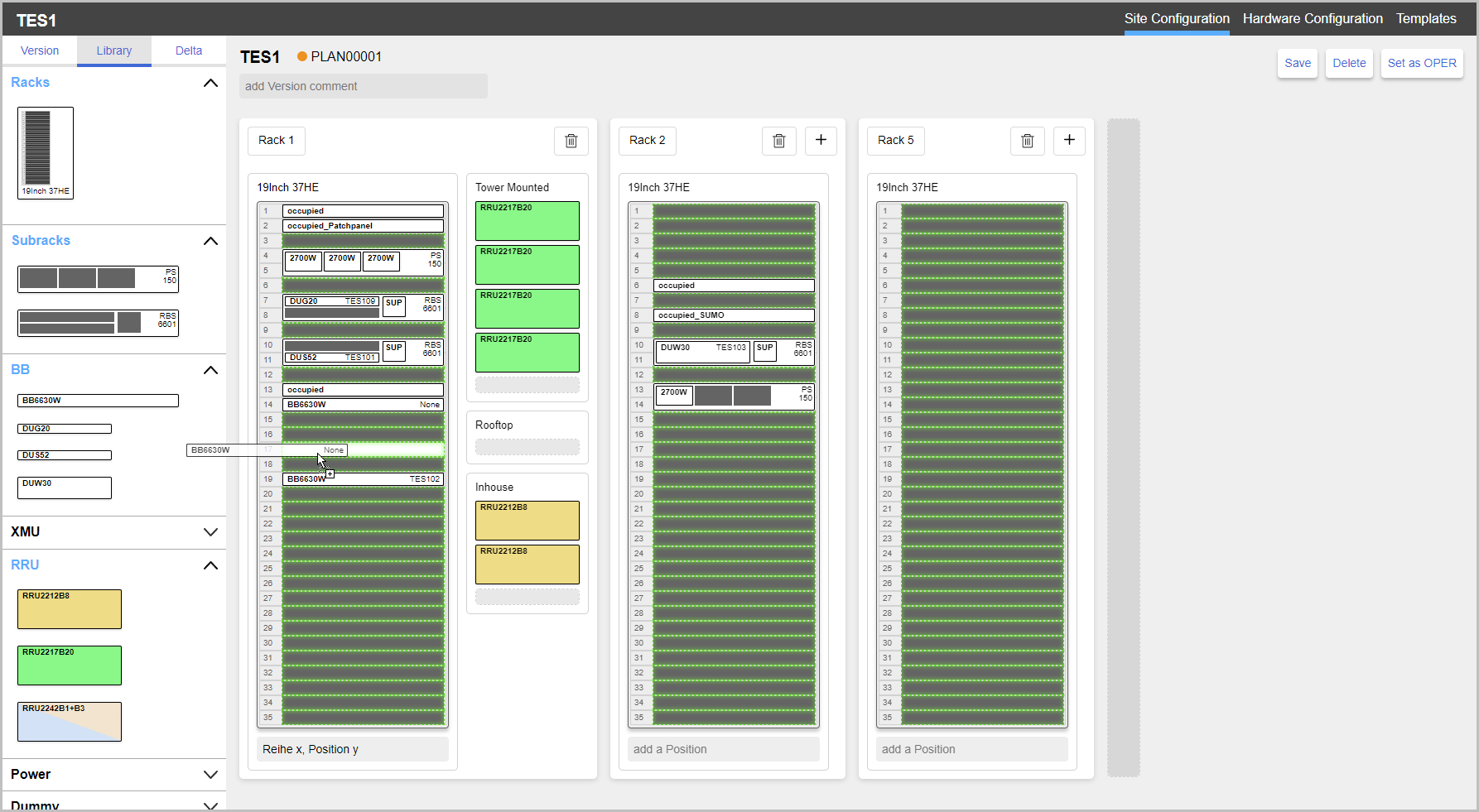

Die Hardware kann via Drag und Drop in das Rack verschieben.
|
Mögliche Dropzonen werden grün markiert. Ist man über einer Dropzone die
passt, wird diese weiss.
|

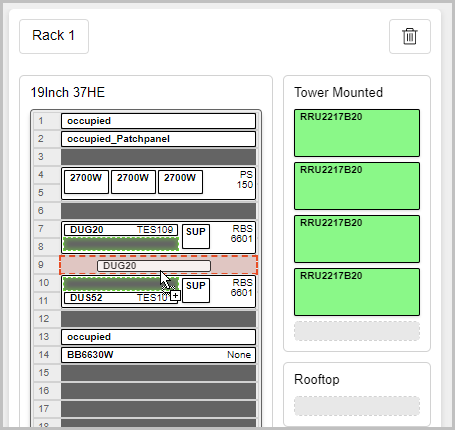

Passt die Dropzone nicht zur gezogenen Hardware, wird der Slot rot.
|

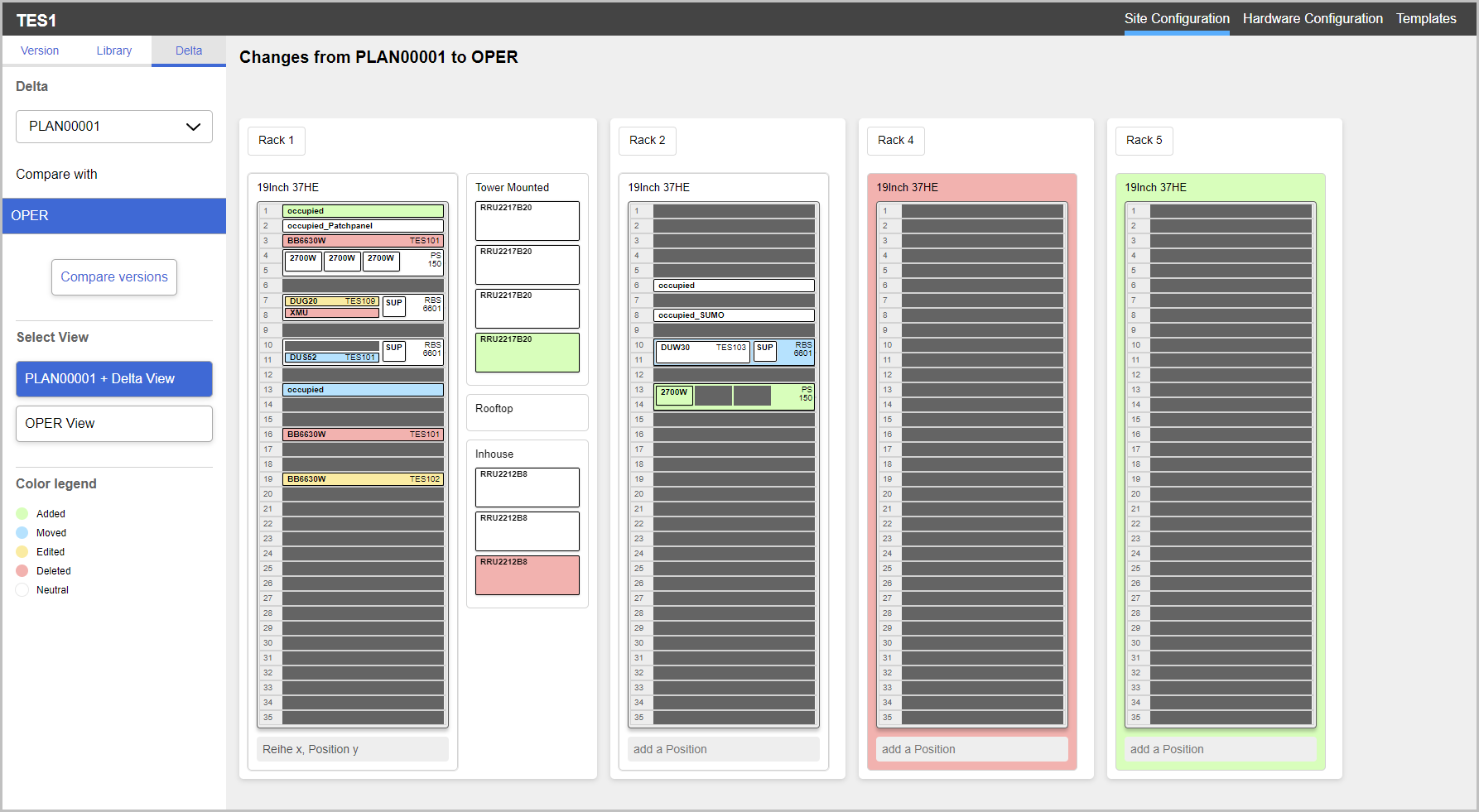

In der Delta-View sieht man welche Hardware sich gegenüger der Vergleichsversion geändert
hat. Eine Legende der Farben ist links zu finden.
|

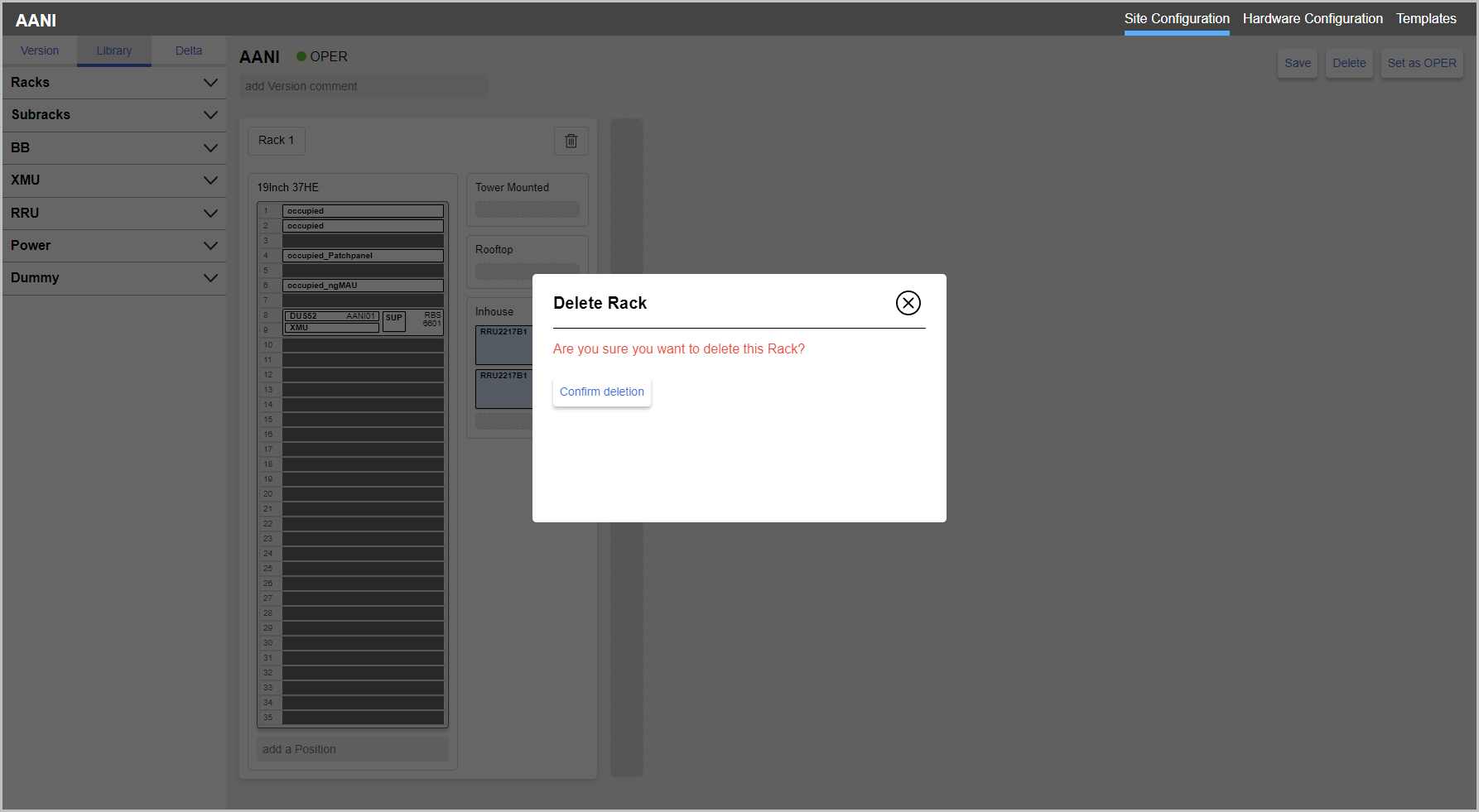

Das Löschen wichtiger Komponenten muss bestätigt werden.
|
Durch Selektion der Hardware kann man gewisse Attribute und die Verbindungen
definieren.
|
Anwender können selbst neue Hardware-Elemente erfassen. Racks und Subracks
sind statische Vue-Komponenten.
|
