Interaktive Visualisierung von Mobilfunkanlagen
Dieses Projekt hat zum Ziel, für Swisscom-Mitarbeiter im Bereich Mobilfunk eine Webapplikation zu entwickeln, die ihnen ein effizientes Störungsmanagement der Indoor Mobilfunkanlagen ermöglicht. Für die Swisscom bietet die neu entwickelte Webapplikation einen Mehrwert, weil Fehler in der Applikation schnell erkannt und mit den implementierten Funktionen behoben werden können. Dies führt zu mehr Effizienz und Kostenreduktion.
In grösseren Gebäuden wie zum Beispiel Kaufhäuser oder Spitäler, kann mit normalen Mobilfunkantennen keine hundertprozentige Netzabdeckung gewährleistet werden. Um diese Empfangslücken zu schliessen, können Swisscom-Kunden ein Radio Dot System (RDS) installieren lassen, das die Inhouse-Versorgung mit Mobilfunk vollumfassend abzudecken vermag.
Mit dieser neuen Technologie werden im Gebäude eine Vielzahl von Netzelementen (sogenannte Radio Dots) installiert, über die der Mobilfunkempfang breiter gestreut wird. Die grosse Anzahl an neuer Hardware, die im Gebäude installiert wird, erhöht jedoch die technische Komplexität und die Wartung der Geräte erheblich. Die Netzelemente sind alle miteinander verbunden und können aus der Zentrale in Olten «remote» überwachet werden.
Der Wunsch der Swisscom ist deshalb, dass in dieser Projektarbeit ein Tool entwickelt wird, das ihr eine Übersicht über die installierte Hardware an einem Standort gibt, deren Zustand anzeigt und Manipulationen ermöglicht.
Im Verlauf dieses Projektes wurde eine Webapplikation entwickelt, welche sämtliche Hardware auf einer Mobilfunkanlage der Swisscom korrekt darstellen kann. Die Komplexität lag darin, die zahlreichen Hardware-Kombinationen und deren Verbindungen korrekt abzubilden und die Daten dafür in geeigneter Form aufzubereiten. Die optimaleVisualisierung der Hardware-Installationen von zahlreichen Mobilfunkstandorten war ein Fokus dieser Arbeit. Des Weiteren wurden bestehende Funktionen übernommen, ein System für die Darstellung von Status und Informationen von Hardware-Elementen erarbeitet, eine Navigation eingebaut und zahlreiche UX/UI Optimierungen vorgenommen für eine optimale User Experience.
Informatik Projekt 5
Dauer: 17 Wochen (Sept. 21 - Jan. 22)
Aufwand: 360 Stunden
Teamgrösse: 2 Personen
Swisscom AG
Alte Tiefenaustrasse 6
3050 Bern
Joseph Kennedy
Orlando Studer
Prof. Dr. Hilko Cords,
hilko.cords@fhnw.ch
Dr. Marcel Gygli,
marcel.gygli@fhnw.ch
Hier sind ein paar Screenshots, wobei die Vielfalt der Hardware-Kombination gut ersichtlich ist:

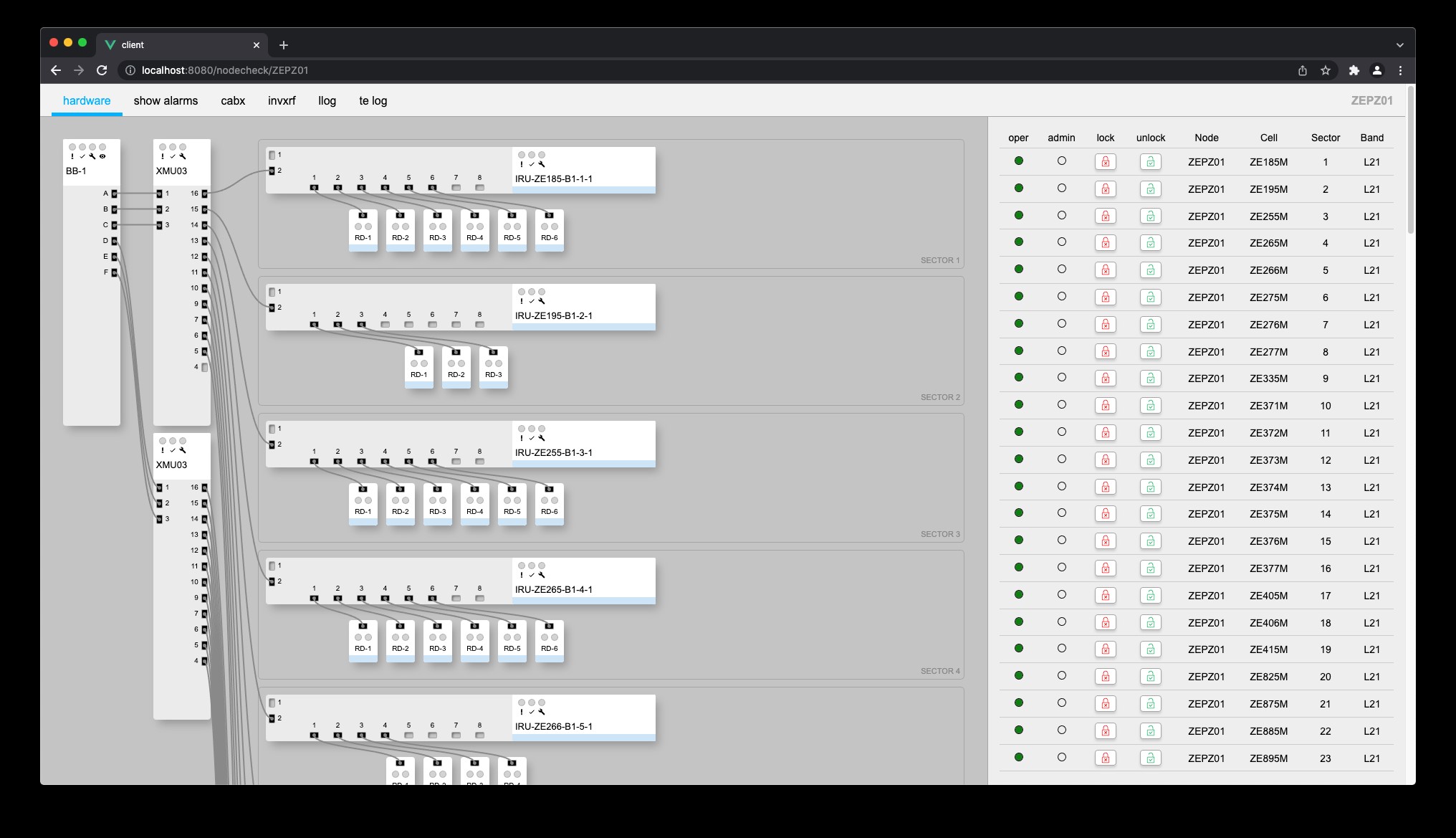

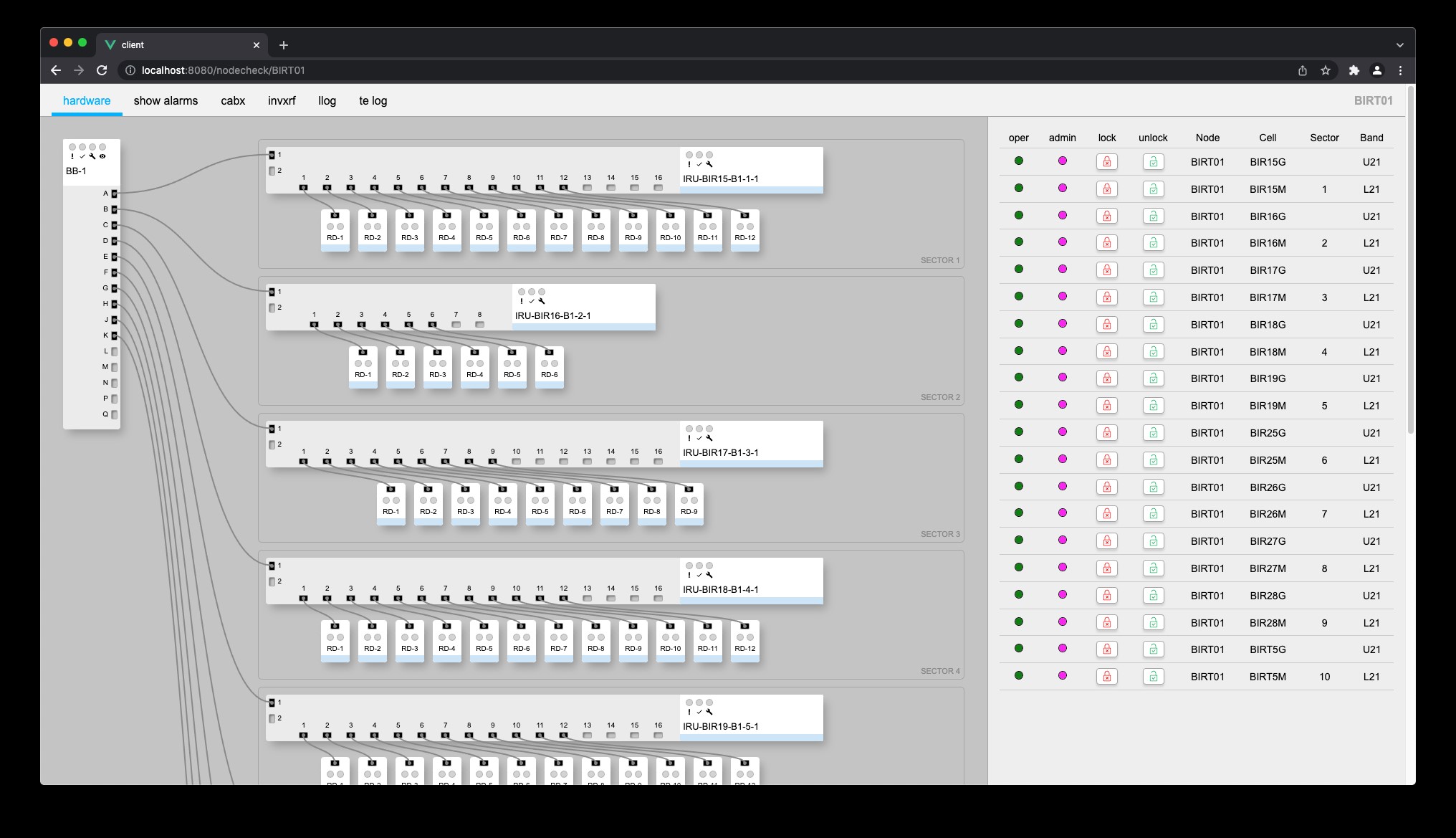

Inhouse Standort mit Radio Dots
|

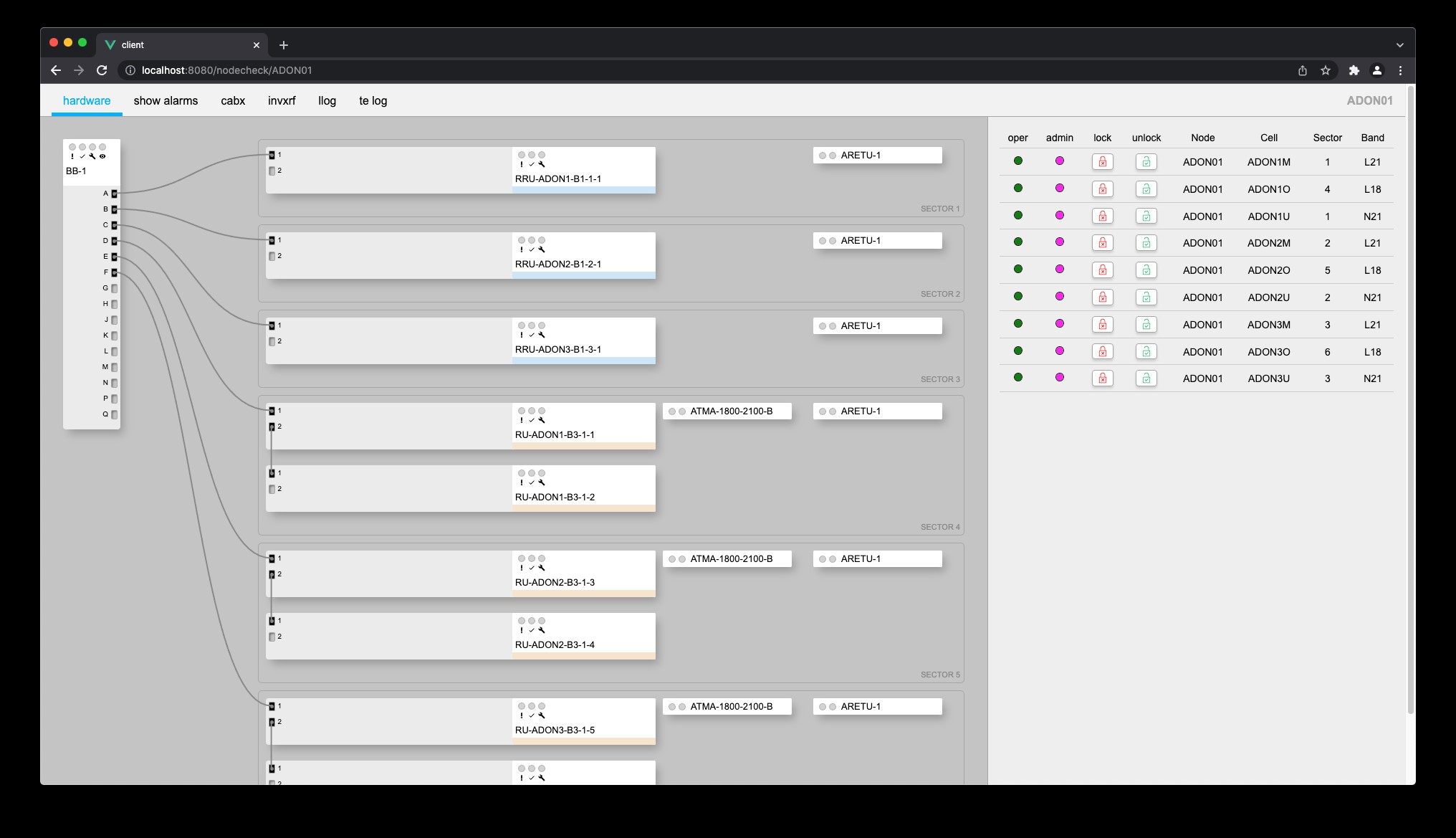

Standort mit kaskadierten Radio Units, TMA und RET
|

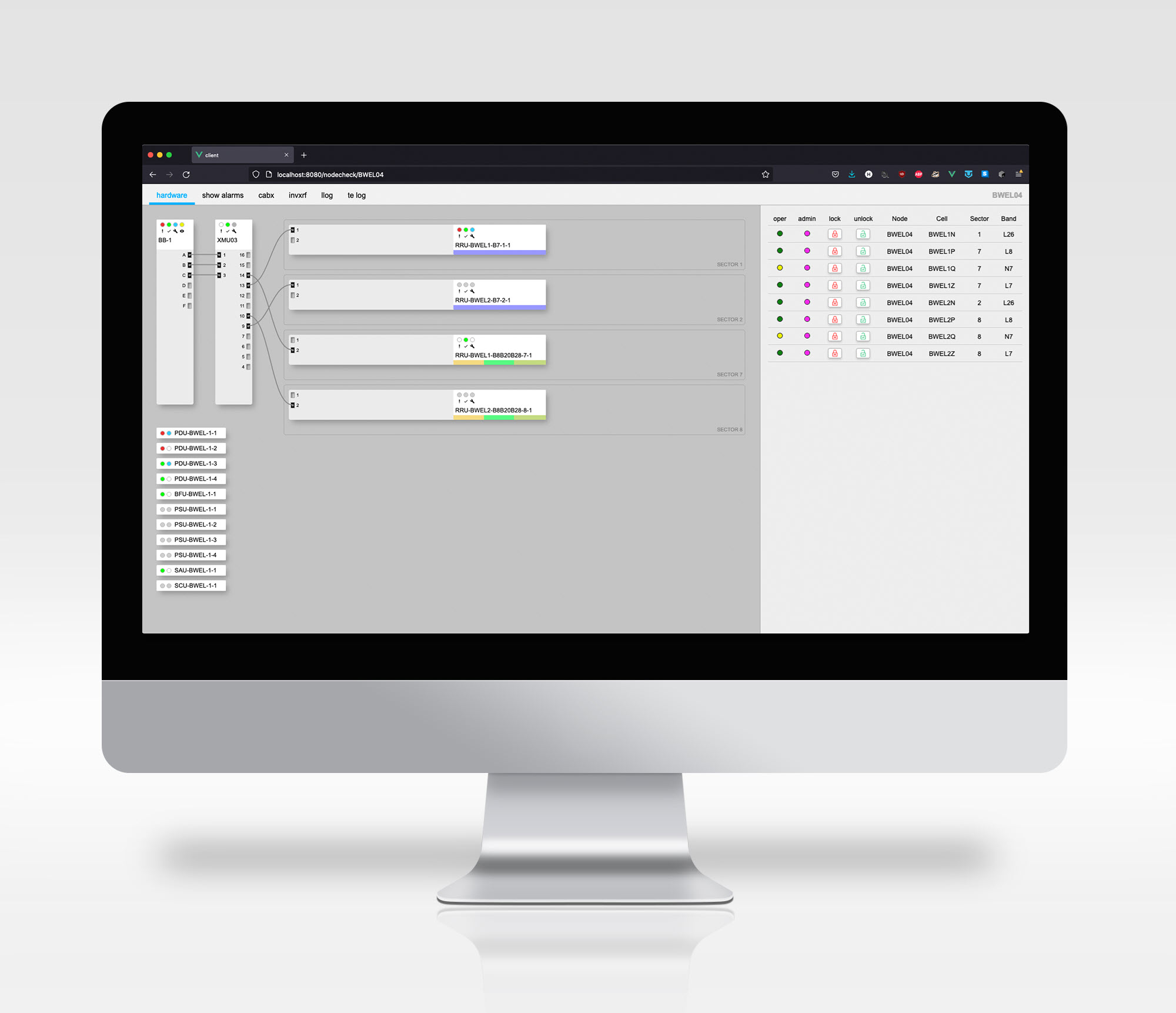

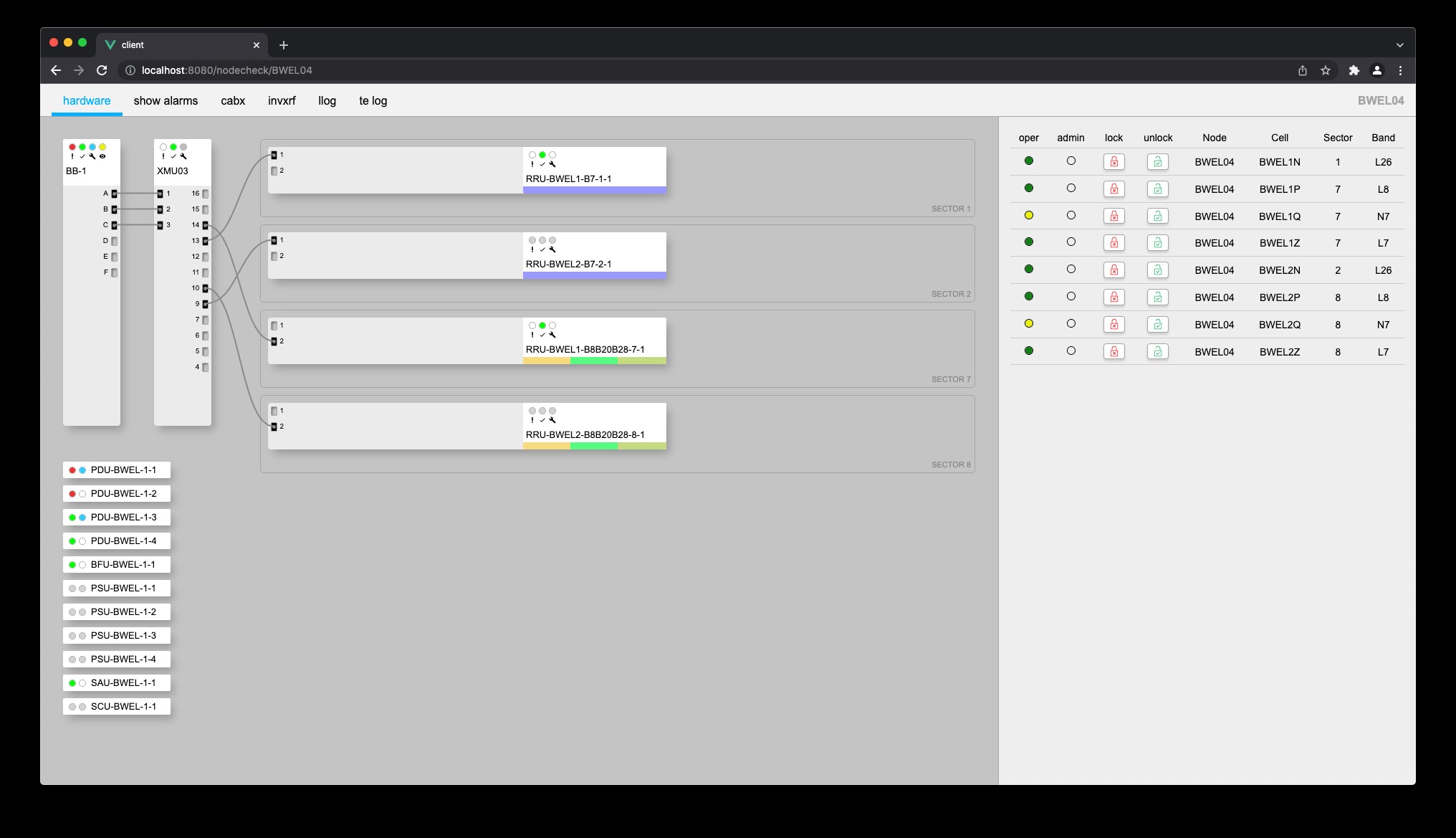

Standort mit externer Hardware
|
Inhouse Standort mit mehreren XMU
|

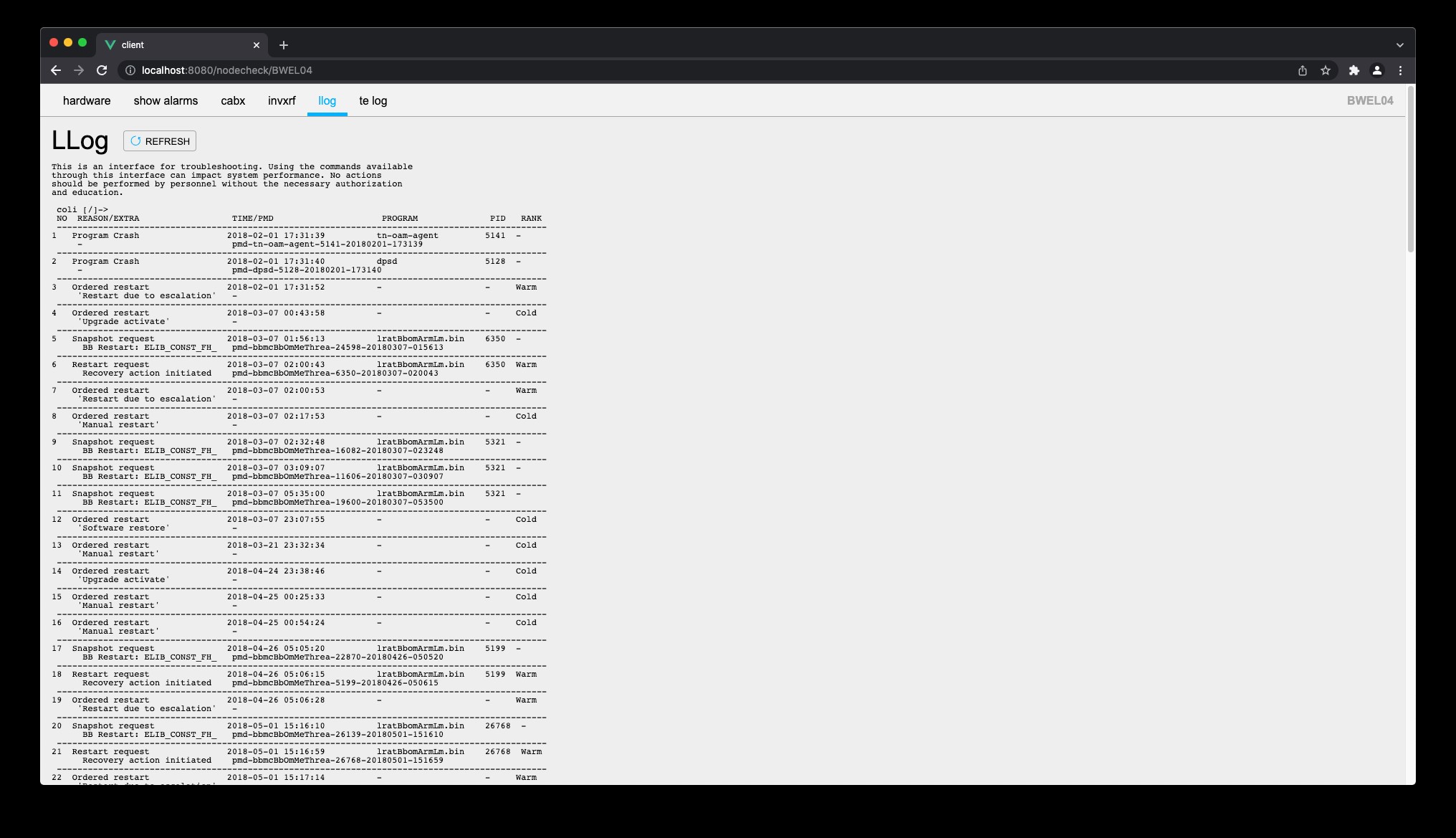

Log Abfrage
|

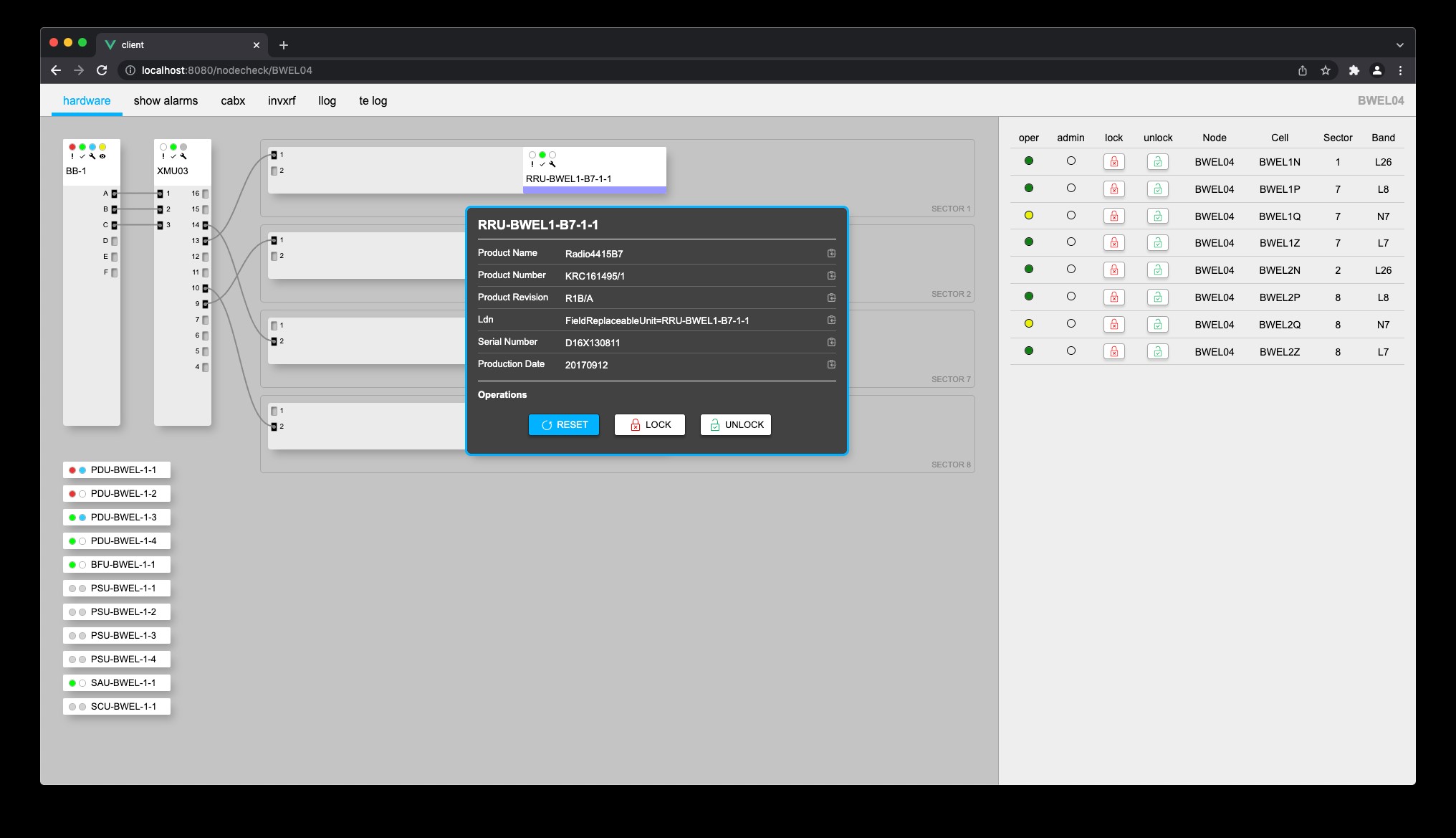

Tooltip
|

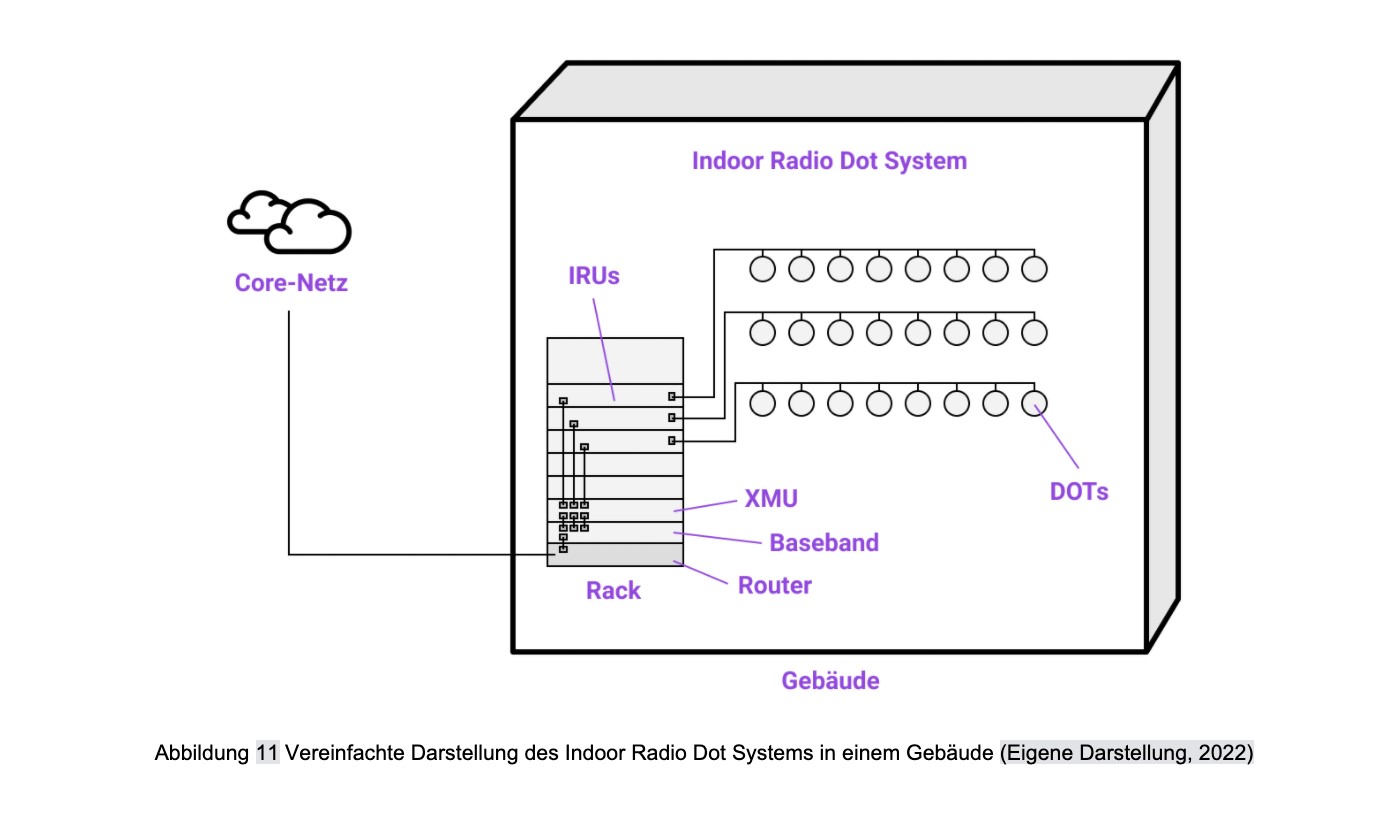

Schema einer Inhouse-Installation
|

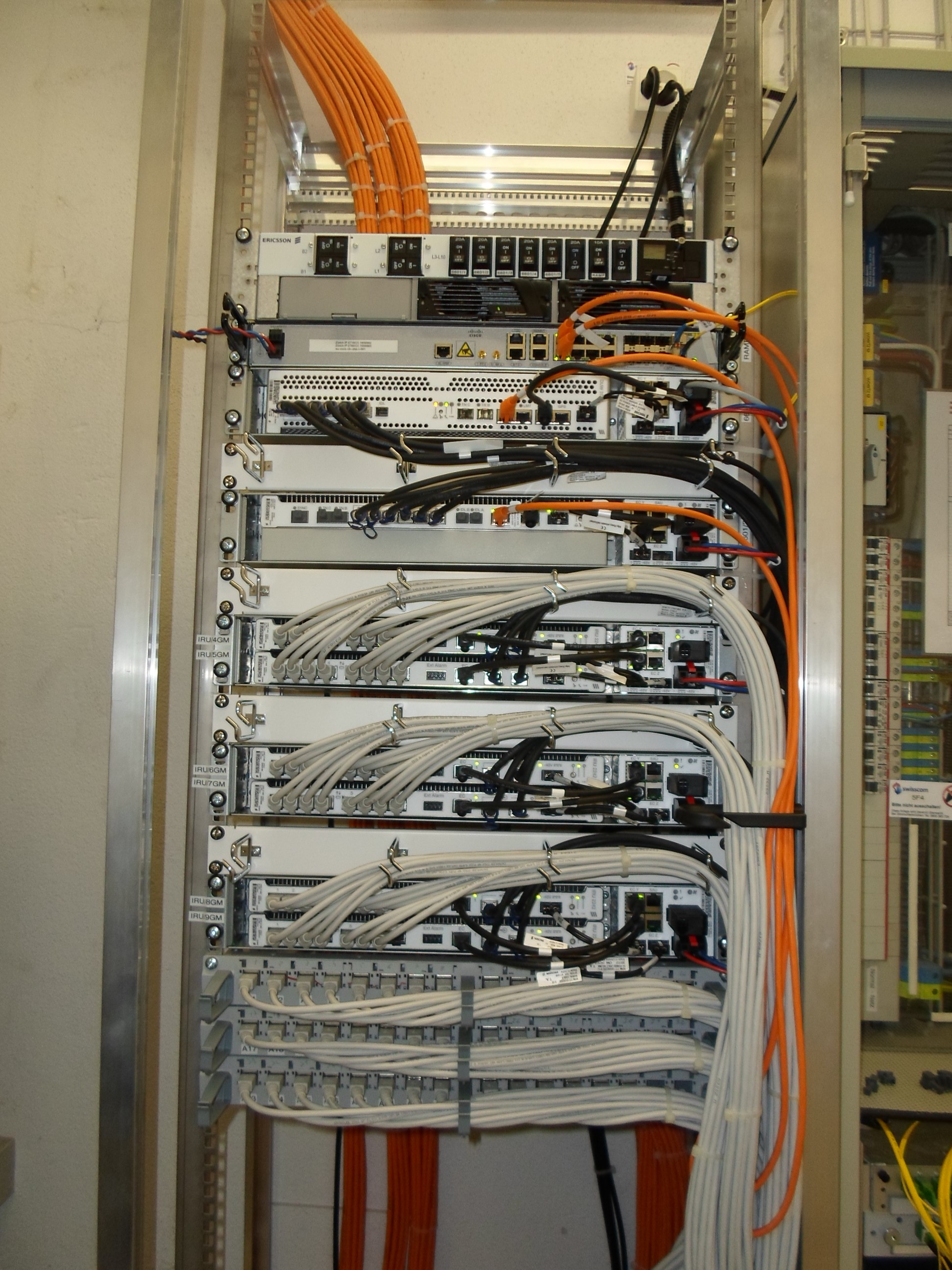

Physisches Rack mit der Hardware und Kabel
|
