Sandbox for spatial layouts and processes of operation rooms with 1:1 scale

Ein webbasiertes Werkzeug, mit dem Workshop-Teilnehmende bereits in frühen Planungsphasen Raumabläufe für Spitalräume erarbeiten können – noch bevor ein Grundriss existiert.

Ausgangslage

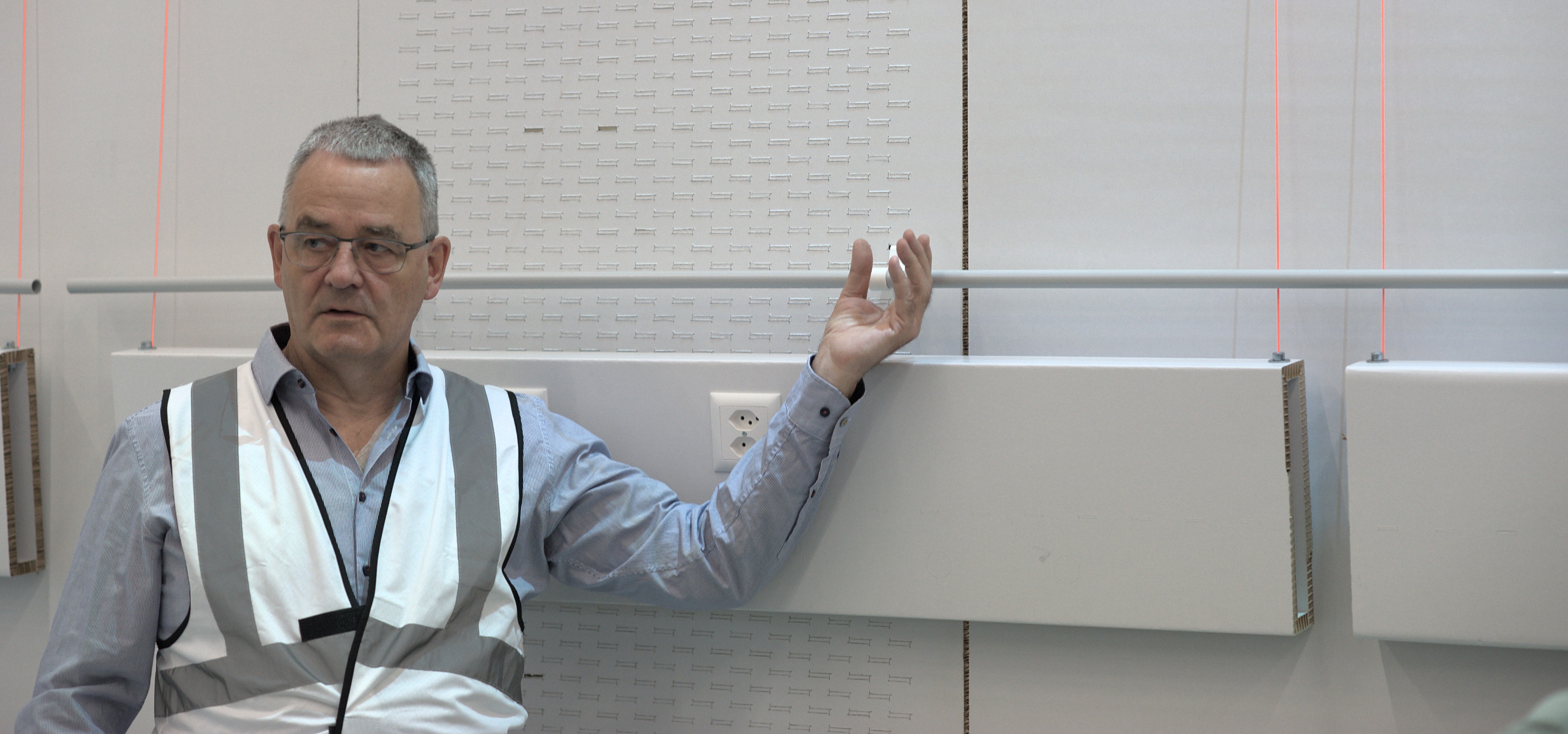

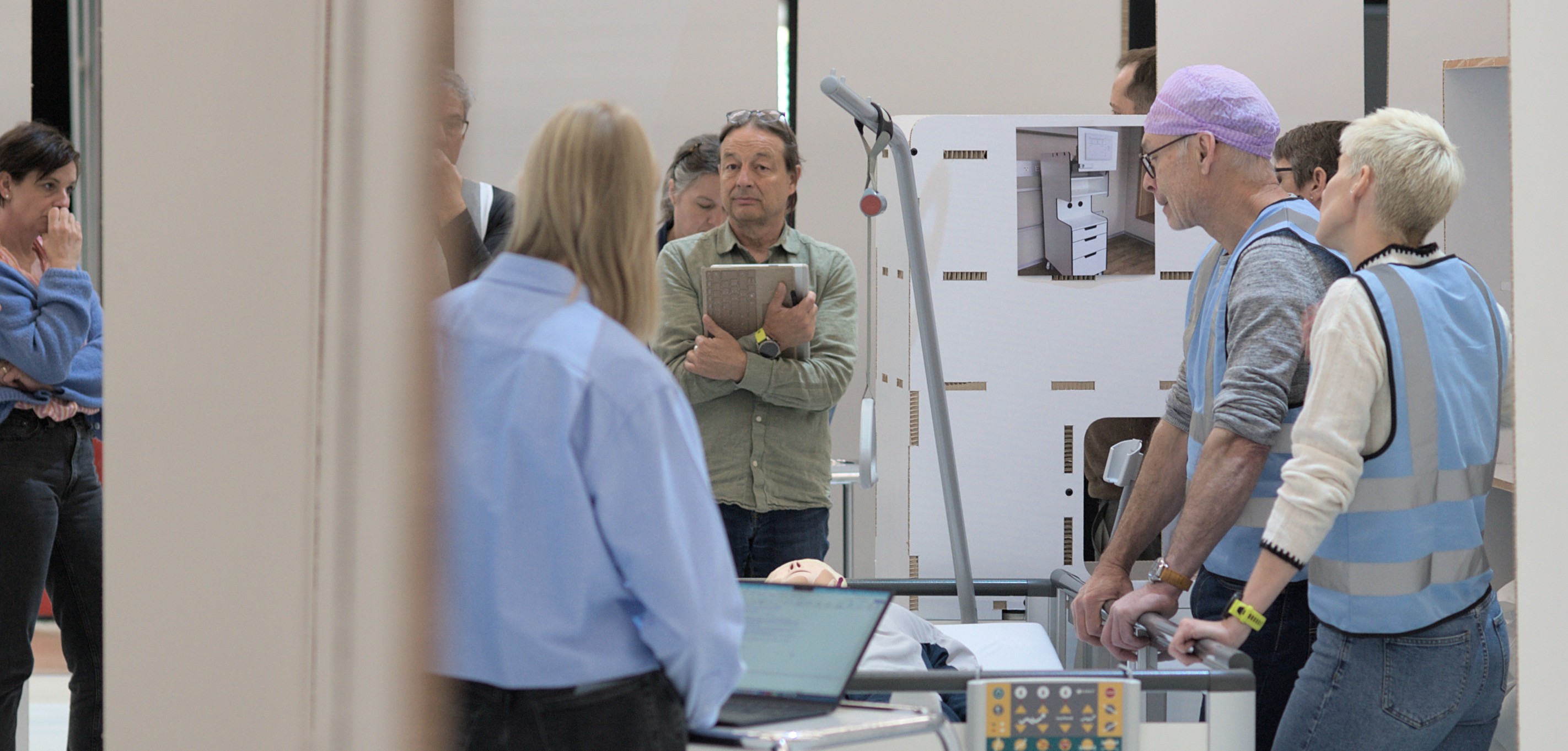

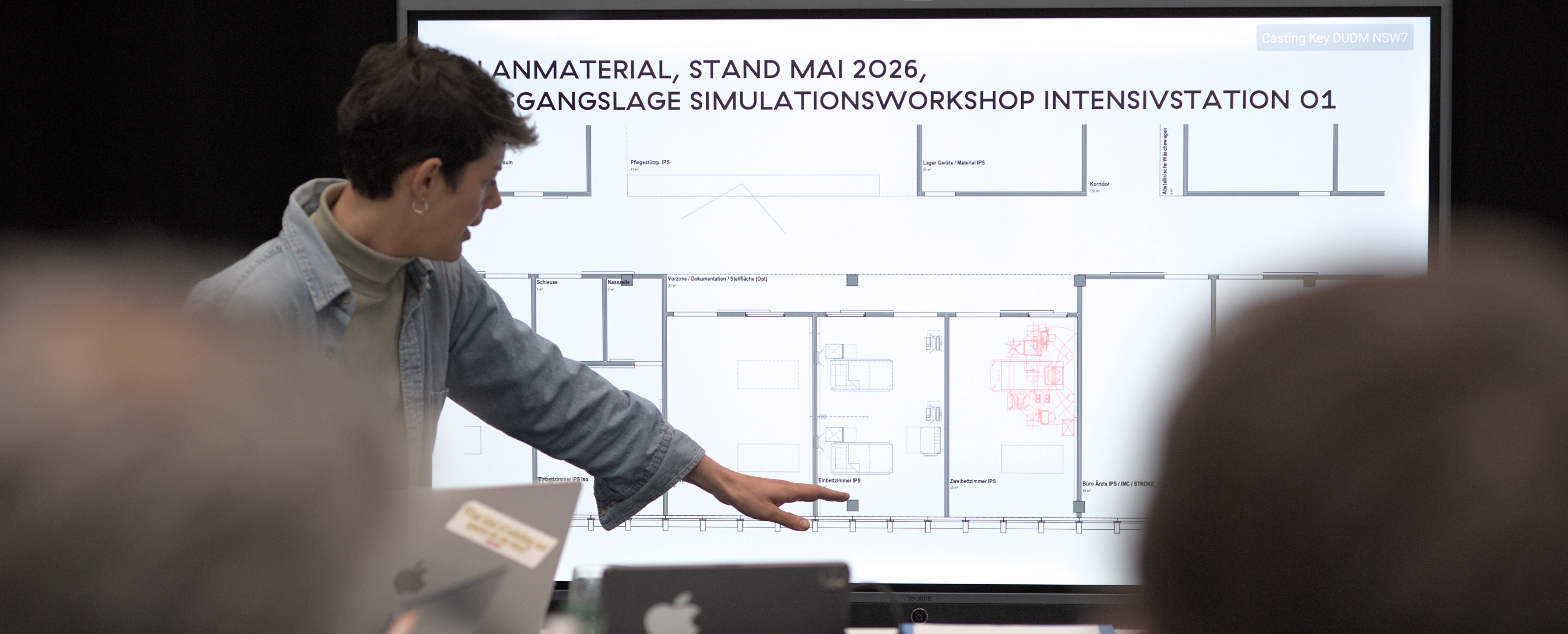

Das Swiss Center for Design and Health in Nidau bietet Architekten, medizinischem Personal und weiteren Stakeholdern des Spitals einen Workshop in einer im Massstab 1:1 auf den Boden projizierten Umgebung an. Darin werden Grundrisse mit Kartonwänden nachgebaut, sodass Prozesse und Szenarien in einer realitätsnahen Umgebung getestet werden können. Die Architekten kommen dabei jedoch meist erst in einer späteren Planungsphase mit einem bereits fixierten Grundriss hinzu. Ein solcher Workshop dient deshalb vor allem der Validierung: Grössere Änderungen am Raumlayout sind kaum mehr möglich und müssten in einem erneuten Workshop mit angepassten Plänen erneut getestet werden, wozu es in der Praxis selten kommt.

Zielsetzung

Ziel dieser Arbeit war es, ein Werkzeug zu konzipieren und zu entwickeln, das es ermöglicht, bereits in frühen Planungsphasen Prozesse für Spitalräume zu erarbeiten, ohne dass dafür schon ein Grundriss vorausgesetzt wird. Workshop-Teilnehmende sollen ihre Ideen direkt vor Ort iterieren können, anstatt für jede Anpassung erneut anreisen zu müssen.

Ergebnisse

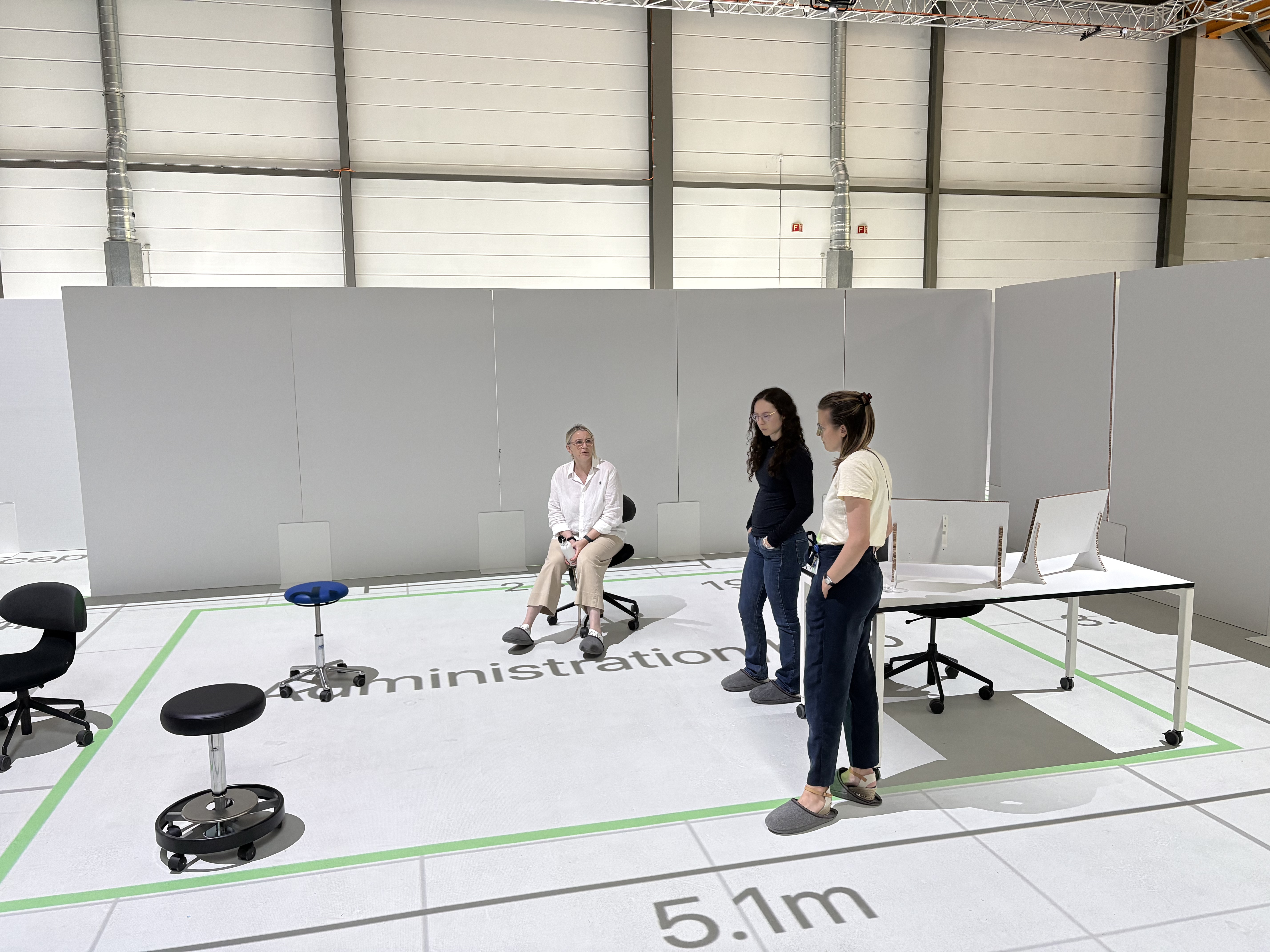

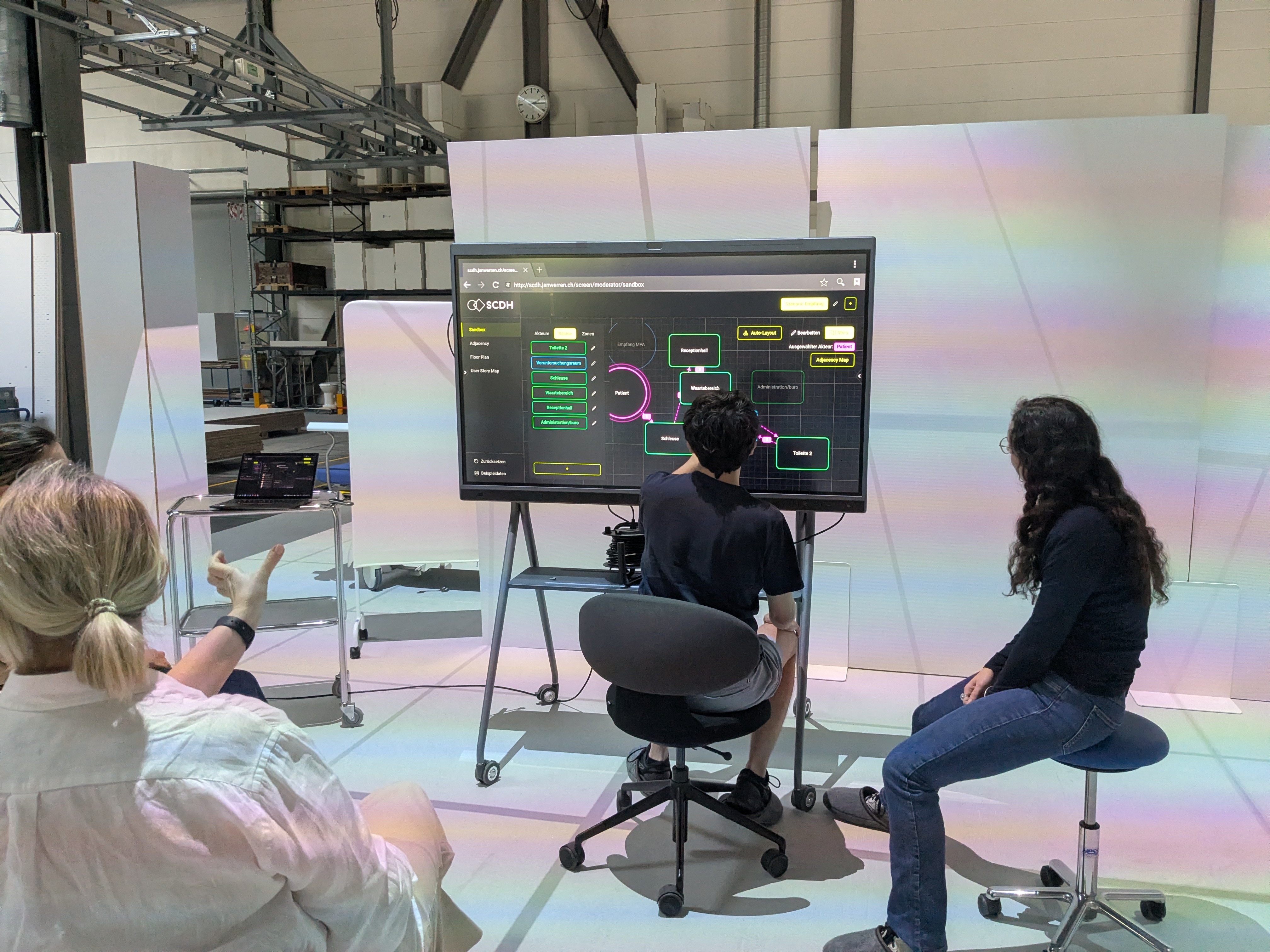

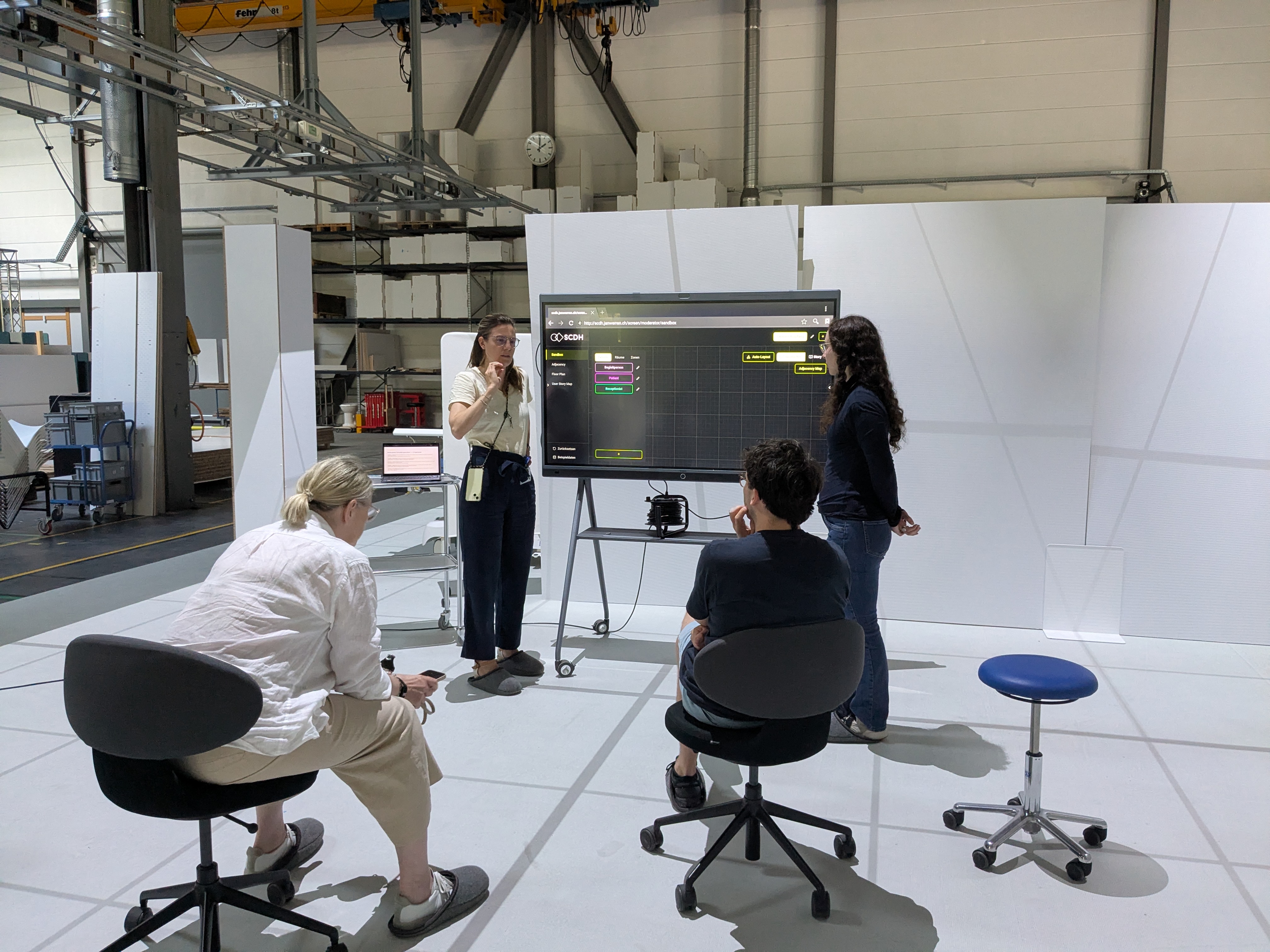

Entstanden ist der Ansatz des "Reversed Sandbox": Workshop-Teilnehmende zeichnen Bewegungsabläufe von Akteurinnen und Akteuren durch Räume auf einer visuellen Oberfläche, aus denen das System automatisch eine Adjazenz-Karte, eine User Story Map sowie einen Lo-Fi-Grundriss ableitet. Der Prototyp "Space Story Workshop" wurde in einem Evaluationsworkshop mit dem SCDH getestet. Die Evaluation zeigte, dass der invertierte Sandboxansatz den Teilnehmenden ermöglichte, Raumbeziehungen schneller zu erfassen und Anpassungen ohne erneuten Termin vorzunehmen.

Das entwickelte System umfasst insbesondere:

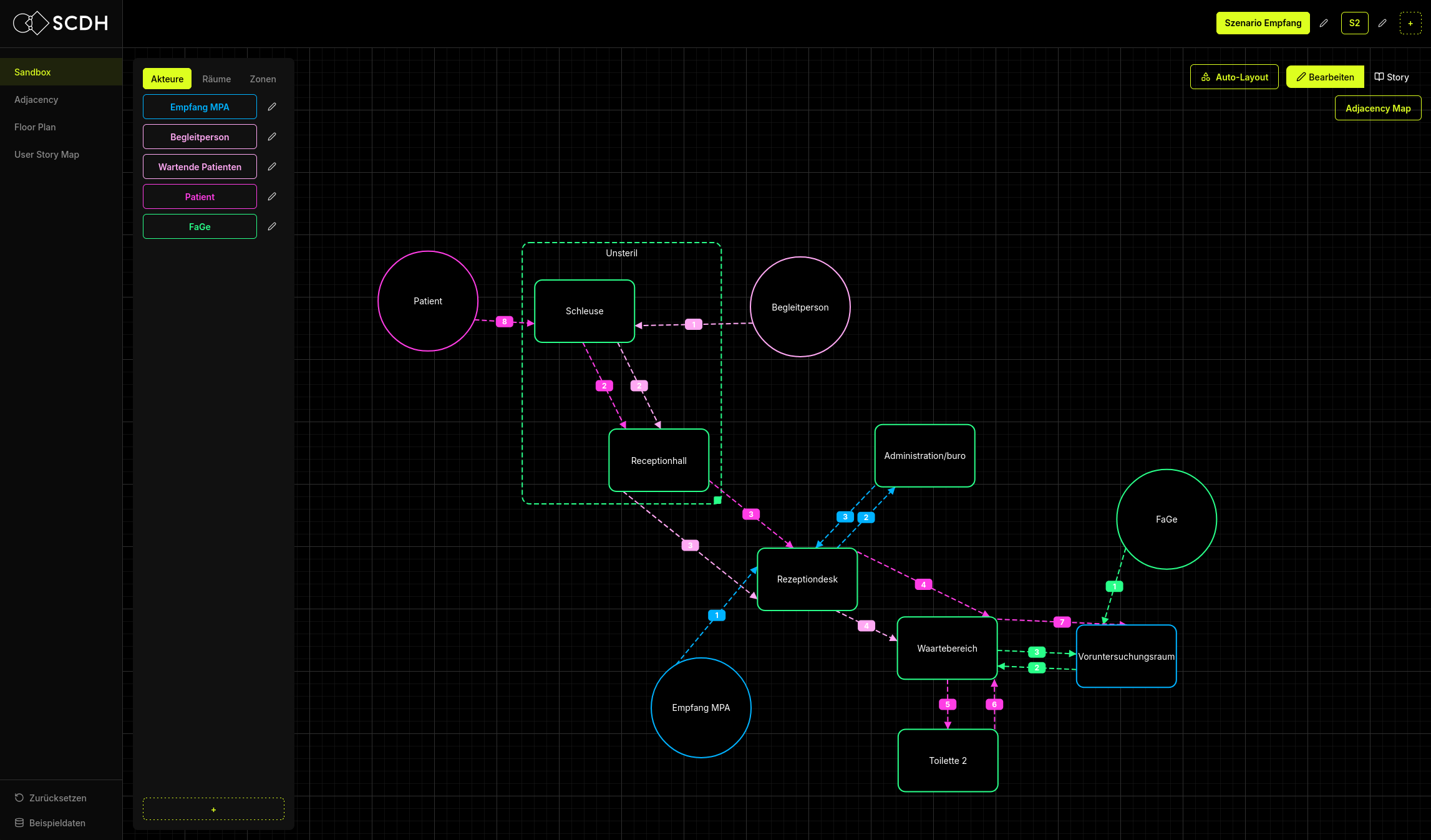

• einen Moderationsbildschirm zum Zeichnen von Bewegungsabläufen zwischen Räumen
• eine automatisch generierte Adjazenz-Karte auf Basis der gezeichneten Abläufe
• eine daraus abgeleitete User Story Map

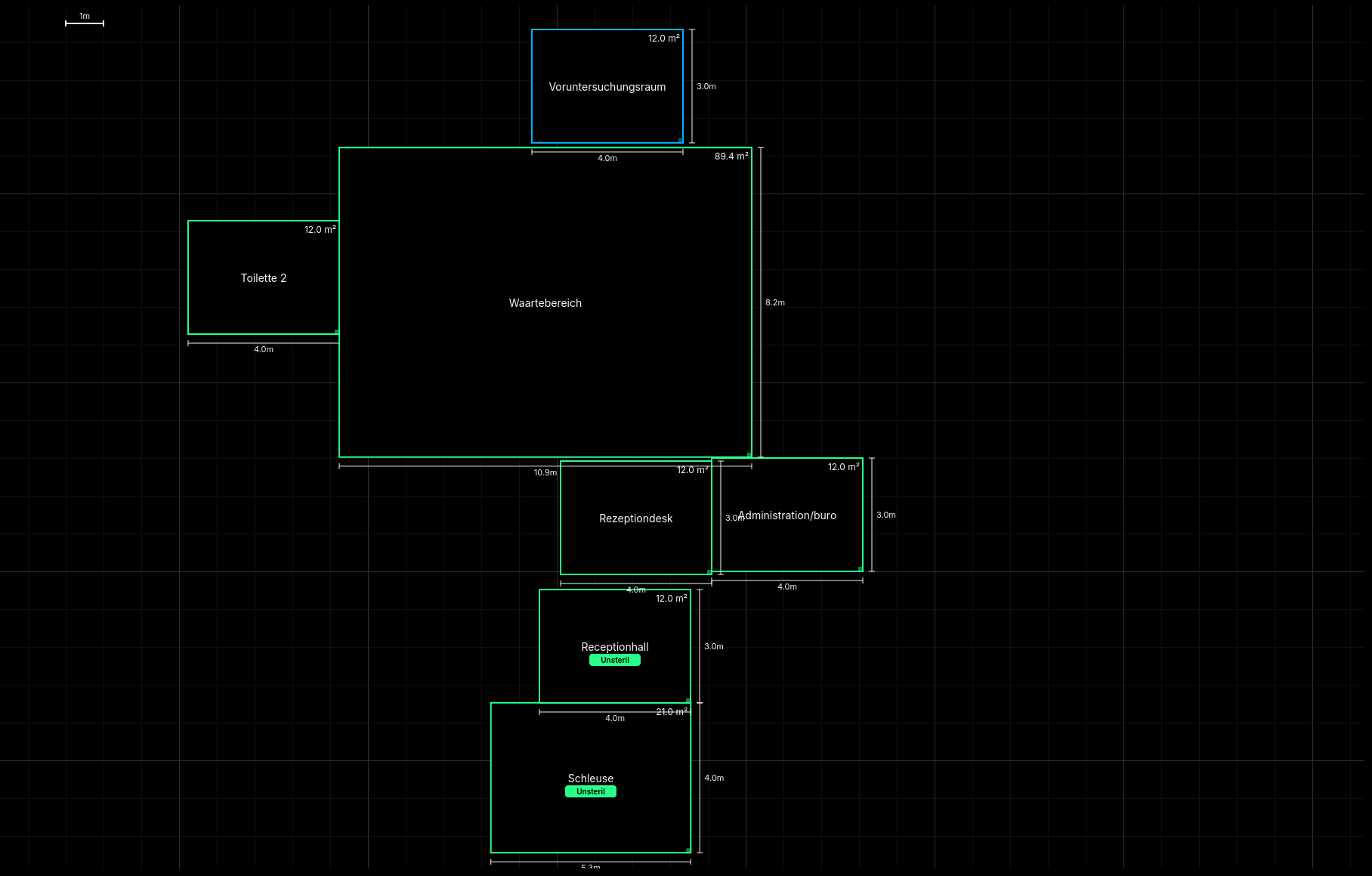

• einen automatisch erzeugten Lo-fi-Grundriss mittels WebCola-Auto-Layout
• eine Dual-Screen-Synchronisation zwischen Moderations- und Projektionsfläche

Screencast

Testimonial
«Jan und Fabian haben im Rahmen ihrer Bachelorarbeit einen ersten Prototyp eines interaktiven Workshop-Tools konzipiert und umgesetzt. Ihre Arbeit zeigt, welches Potenzial ein solches Tool für die nutzerzentrierte Planung von Gesundheitsbauten hat. Arbeitsprozesse und Bedürfnisse von Bauherrschaften, Planungsteams und zukünftigen Nutzenden könnten damit strukturiert erfasst und in die Entwicklung eines Raumprogramms einbezogen werden.
Ein besonderes Potenzial liegt in der Verbindung mit der Projektionsfläche des SCDH: Raumgrössen und räumliche Zusammenhänge können im Massstab 1:1 dargestellt, mit vorhandenem Equipment ergänzt und gemeinsam diskutiert werden. Dadurch könnten abstrakte Anforderungen frühzeitig räumlich erfahrbar und Planungsvarianten partizipativ überprüft werden.
Mit ihrer Bachelorarbeit haben Jan und Fabian einen ersten konzeptionellen und prototypischen Ansatz entwickelt und das Potenzial eines interaktiven Workshop-Tools für die simulationsbasierte Raumplanung am SCDH aufgezeigt.»
David Wollschlegel, SCDH & Monika Codourey, SCDH

Technische Schlüsselbegriffe

• Reversed SandboxUmgekehrter Workflow: Bewegungsabläufe werden gezeichnet, der Grundriss wird daraus automatisch abgeleitet
• Evidence-Based DesignPlanungsentscheide werden auf Basis von beobachtbaren Erkenntnissen statt Annahmen getroffen
• Prozessorientierte PlanungPlanung ausgehend von Arbeitsabläufen statt von einem bereits fixierten Grundriss
• Iterative PrototypingSchrittweises Verfeinern der Raumkonzepte direkt im Workshop
• Space Story WorkshopDer im Rahmen dieser Arbeit entwickelte Prototyp
• Simulation-based Hospital Design TestingTesten von Spitalräumen in einer simulierten Umgebung vor deren baulicher Umsetzung

Kunde

Swiss Center for Design and Health
David Wollschlegel
Monika Codourey
Ipsachstrasse 16
2560 Nidau
www.scdh.ch

Team

Fabian Frei, Jan Werren

Betreuer
Kevin Kim
Hilko Cords
