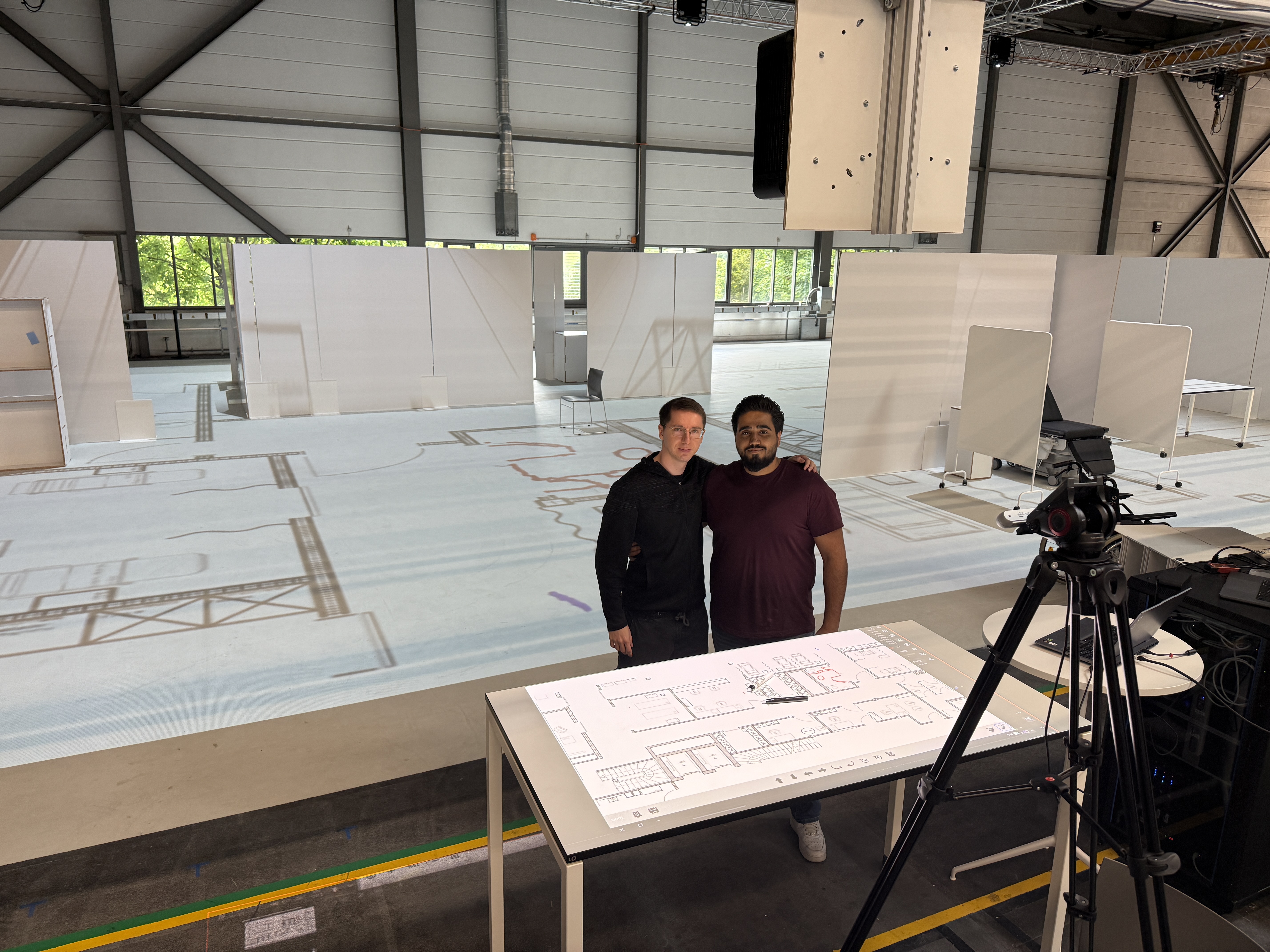

The Architect’s 1:1 Sandbox

Live Grundrissplanung im Massstab 1:1 gemeinsam, intuitiv und in Echtzeit. Mit IR Stift auf der Projektionsfläche des SCDH werden Ideen sofort sichtbar.

Ausgangslage

Das Swiss Center for Design and Health (SCDH) in Nidau nutzt eine 1:1 Projektionsfläche, um Raumkonzepte in Originalgrösse erlebbar zu machen. Bisher war die Bearbeitung von Grundrissen in dieser Umgebung nur analog möglich. Änderungen wurden mit Papier, Klebeband oder auf externen Geräten vorbereitet. Dieses Vorgehen war zeitaufwendig, fuehrte häufig zu Missverständnissen und erschwerte spontane Ideenfindung. Für Workshops mit gemischten Teams aus Fachleuten und Laien fehlte ein Werkzeug, das Diskussion, Visualisierung und Entscheidung direkt im Raum vereint.

Zielsetzung

Ziel des Projekts war es, ein digitales, plattformunabhängiges Zeichenwerkzeug zu entwickeln, das Eingaben eines Infrarot Stifts in Echtzeit erkennt und direkt auf der Projektionsfläche darstellt. Die Software sollte intuitiv bedienbar sein, damit auch Personen ohne technische Vorkenntnisse sofort einsteigen können. Neben der kollaborativen Bearbeitung sollten PDF Grundrisse integriert, Farben und Strichstärken ausgewählt und Arbeiten gespeichert werden können. Die Lösung soll es ermöglichen, Ideen unmittelbar sichtbar zu machen und Entscheidungen während Workshops schneller und fundierter zu treffen.

Ergebnisse

In Usability Tests mit 6 Teilnehmenden erreichte die Anwendung einen durchschnittlichen System Usability Scale (SUS) Wert von 78.33, deutlich über dem Benchmark von 68 Punkten. Die Lösung wurde als intuitiv und effektiv für kollaborative Planungssituationen bewertet.

• Echtzeitbearbeitung und Projektion von Grundrissen
• Intuitive Stiftbedienung ohne Schulungsaufwand
• Integration von PDF Grundrissen
• Farb und Strichstärkewahl
• Speicher und Ladefunktionen für Kalibrierung

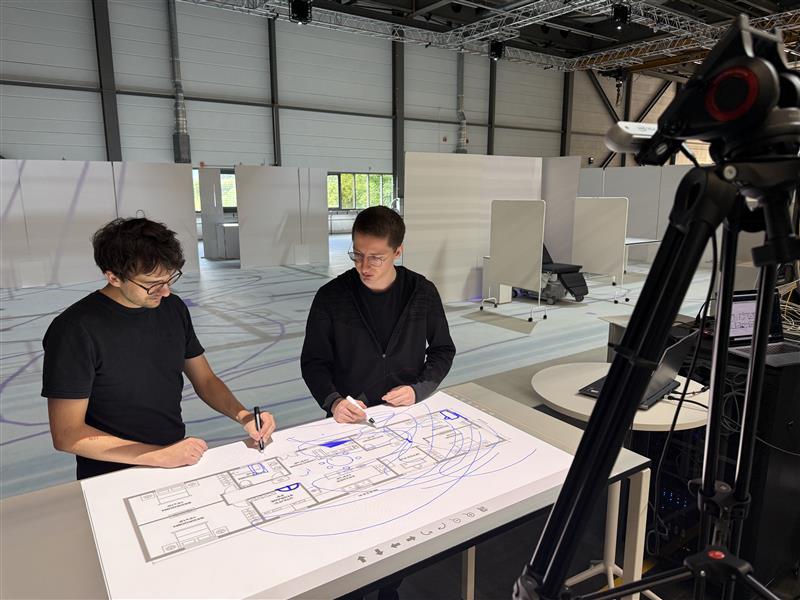

Der Feldtest mit dem SCDH bestätigte die Praxistauglichkeit. Verbesserungswünsche umfassten Undo Redo, präzisere Kalibrierung und Multi Display Unterstützung.

Testimonial
„Besonders wertvoll ist die Möglichkeit, direkt auf Planänderungen zu reagieren und sofort mit allen Teilnehmenden eine visuelle Grundlage zu haben.“
David Wollschlegel, SCDH

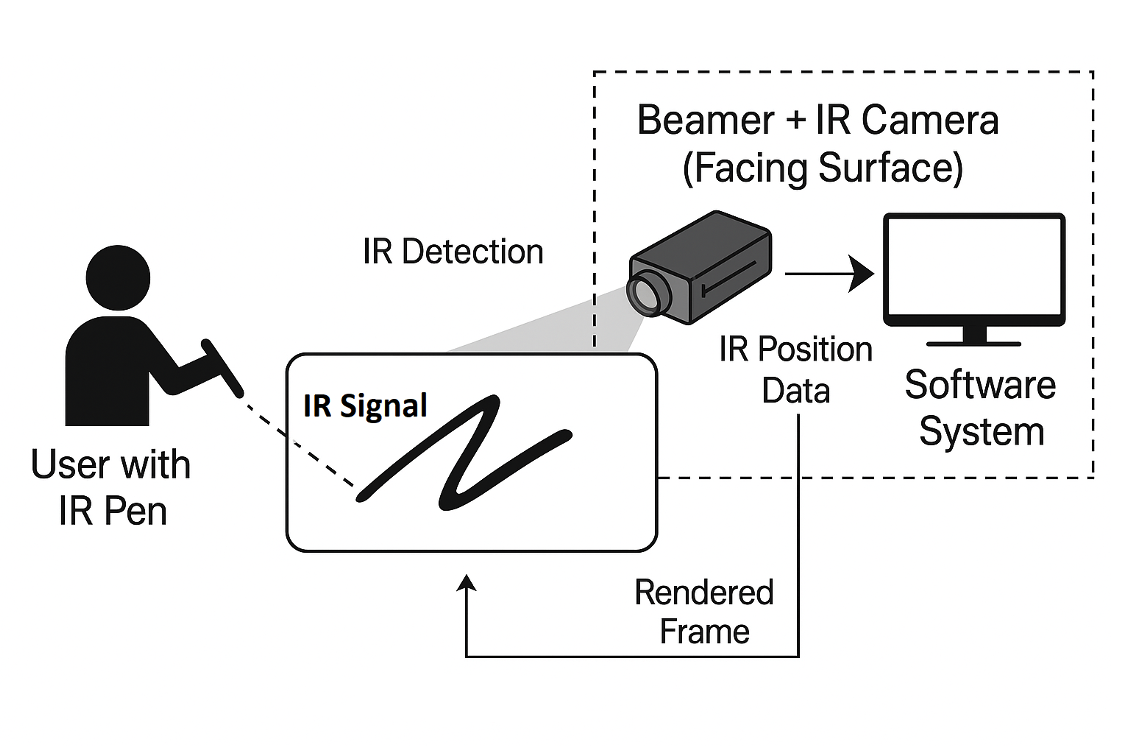

Technische Schlüsselbegriffe

• IR Stift Eingabegerät mit Infrarot LED
• Intel RealSense D455 Infrarotkamera für Positionsbestimmung
• Homographie mathematische Transformation für präzises Mapping
• Avalonia Cross Plattform UI Framework
• SkiaSharp Zeichenbibliothek für Vektorgrafik
