Extraktion und Repräsentation von Information aus Revit Modellen.
C#, Revit, WPF, Windows
Das Ziel dieser Arbeit ist es Informationen aus 3D Modellen welche mit der Software Revit erstellt wurden, zu extrahieren und in einer geeigneten Datenstruktur zu repräsentieren. Die Informationen sollen so repräsentiert werden, dass daraus später ein Strangschema generiert werden kann.
Die Mitarbeiter von Amstein + Walthert müssen heute beim Erstellen eines Gebäudetechnikplans die Arbeit zweimal verrichten. Einerseits müssen die Leitungen im 3D-Modellierungsprogramm Revit eingefügt werden. Andererseits müssen dieselben Verbindungen in ein Strangschema von Hand überführt werden. Bei der Anpassung eines Modells ist immer auch eine Anpassung des zweiten Modells notwendig. Bei häufigen Änderungen ist es schwierig darauf zu achten, dass beide Modelle konsistent gehalten werden. Aktuell ist der Aufwand sehr gross, zusätzlich zum Gebäudetechnikplan ein Strangschema zu zeichnen.

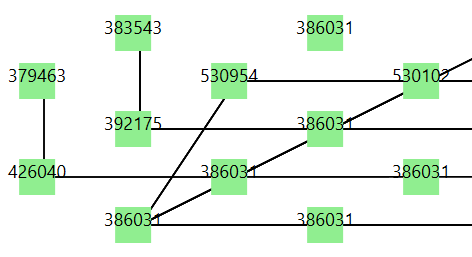

Das Endresultat unserer Arbeit ist ein Revit Addin. Dieses filtert alle Elemente des Modelles nach Leitungselementen welche Konnektoren enthalten. Die Flussrichtung dieser Elemente wird ermittelt und daraus ein gerichteter Graph erstellt. Der Graph wird anschliessend visuell in einem WPF Fenster dargestellt.
Informatik Projekt 5, 1 Semester, 180 Stunden pro Person, 2 Personen
Amstein + Walthert Bern AG
Hodlerstrasse 5 Postfach CH-3001 Bern
Website
Dr. Marcel Gygli, marcel.gygli@fhnw.ch
